东风锦程17方压缩式垃圾车是目前单桥中容积最大的一款后装压缩式垃圾车，该车采用外置油缸设计，双向压缩，速度快，压缩比大，容积17方！实测装载15.740吨，适用于城镇袋装、桶装、散装生活垃圾物的收集、运输、卸料作业的专用环卫车辆。
主要技术参数
有效容积：17立方
外形尺寸：9305,9460,9500×2500×3400(mm)
额载质量：6630,6565kg
车辆自重：6630,6565kg
总质量：11240kg
前悬/后悬：1320/2885,1475/2885,1515/2885
接近/离去角：23/11
最高车速：89km/h
底盘主要参数
型号：EQ1180GSZ6DJ
轴距：5100mm
变速箱：法士特8档（手动）
轮胎：10.00R20钢丝胎
发动机：可选玉柴200马力/康明斯210马力
其它：空调、电动玻璃、中控锁、ABS
专用功能
厢体容积：17方
采用最新外置油缸结构，无杆腔进油，压缩大，速度快，威森博乐合资油缸，双联泵，CAN总线模块电控。
选装配置：可选挂桶架、三角斗、全密落地斗、摆臂装置。
| 容积 | 17立方米 |
|---|---|
| 外形尺寸 | 9305,9460,9500×2500×3400(mm) |
| 总质量 | 18000kg |
| 车辆自重 | 11240kg |
| 额定质量 | 6630,6565kg |
| 发动机 | 玉柴200马力/康明斯210马力 |
整车参数
| 车辆名称 | 压缩式垃圾车 |
|---|---|
| 车型类别 | 专用作业车 |
| 外形尺寸 | 9265,9420,9460,9245,9400,9440,9075,9230,9270,8975,9130,9170,9530,9550,9575,9615,9305,9415,9435,9500,9195,9325,9350,9390,9095,9205,9225,9250,9290 x 2550,2500 x 3400,3450 |
| 货厢尺寸 | x x |
| 额载质量 | 6565,6630,6005,6070 |
| 整备质量 | 11240,11800 |
| 总质量 | 18000 |
| 前悬/后悬 | 1320/2445,1475/2445,1515/2445,1320/3000,1430/3000,1450/3000,1475/3000,1515/3000,1320/2885,1430/2885,1450/2885,1475/2885,1515/2885,1320/2775,1430/2775,1450/2775,1475/2775,1515/2775,1320/2675,1430/2675,1450/2675,1475/2675,1515/2675 |
| 接近/离去角 | 23/11,23/10 |
| 驾驶室准乘人数 | 2,3 |
| 最高车速 | 89 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
B6.2NS6B210 YCS06200-60 YCS06220-60 D4.0NS6B195 WP4.6NQ220E61 B6.2NS6B230 DDi50E220-60 WP6H245E61 YCS04180-68 WP3NQ160E61 YCS04200-68 YCDV4261-185 DDi47E210-60 YCS04220-61A | 154 147 162 143 162 169 162 180 132 118 147 135 154 162 |
6200 6234 6234 4000 4580 6200 5000 6220 4156 2970 4156 4156 4750 4295 |
底盘参数
| 底盘型号 | EQ1180GSZ6DJ |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3950,4500,4700,5100,3600,5600,6250,3800,4200,5800,7100 |
| 轮胎数 | 6 |
| 轮胎规格 | 10.00-20 18PR,10.00R20 18PR,275/80R22.5 18PR,11.00R20 18PR,295/60R22.5 18PR |
| 前轮距 | 1800,1860,1910,1940,1965,1985 |
| 后轮距 | 1700,1750,1800,1860,1880 |
| 弹簧片数 | 8/10+8,11/11+10,3/4+3 |
其它
| 1,该车顶部封闭不可开启,主要专用装置由压缩箱体、填充器装置和压缩电控系统组成,用于垃圾桶的倾倒及垃圾收集压缩。2,该车可选装尾部翻桶装置,选装尾部三角斗装置,选装尾部落地斗装置,选装尾部摆臂装置,选装尾部填充器气动密封盖,选装无上料装置,选装尾部防尘罩,选装电控开关,选装弧形箱体及阀件安装罩,选装箱体结构样式。仅选用5100(mm)轴距;整车长/前悬/后悬/后伸对应关系(mm):9265/1320/2445/400,9420/1475/2445/400,9460/1515/2445/400,9245/1320/2445/380,9400/1475/2445/380,9440/1515/2445/380,9075/1320/2445/210,9230/1475/2445/210,9270/1515/2445/210,8975/1320/2445/110,9130/1475/2445/110,9170/1515/2445/110;整车长/前悬/后悬对应关系(mm):9420/1320/3000,9530/1430/3000,9550/1450/3000,9575/1475/3000,9615/1515/3000,9305/1320/2885,9415/1430/2885,9435/1450/2885,9460/1475/2885,9500/1515/2885,9195/1320/2775,9305/1430/2775,9325/1450/2775,9350/1475/2775,9390/1515/2775,9095/1320/2675,9205/1430/2675,9225/1450/2675,9250/1475/2675,9290/1515/2675;3.侧防护Q235B,螺栓连接;后防护为专用装置替代,离地面高度490mm;4,选装驾驶室前脸局部造型变化,选装排气管样式,选装遮阳板。ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司, 浙江万安科技股份有限公司,型号:3631010-C2000, VIE ABS-Ⅱ。6、发动机与油耗值(L/100km)对应关系:D4.0NS6B195/26.6,B6.2NS6B210/26.5,YCS06200-60/26.8,DDi50E220-60/26.9,WP3NQ160E61/26.5,WP4.6NQ220E61/26.6,YCS04180-68/26.7,B6.2NS6B230/25.1。随底盘选装驾驶室,选装污水箱、油箱、尿素罐、蓄电池、储气罐的安装位置与样式。 |

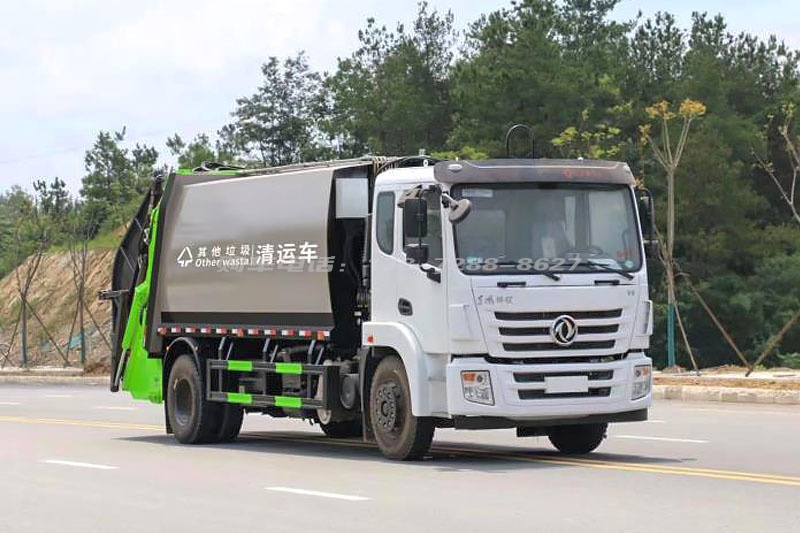

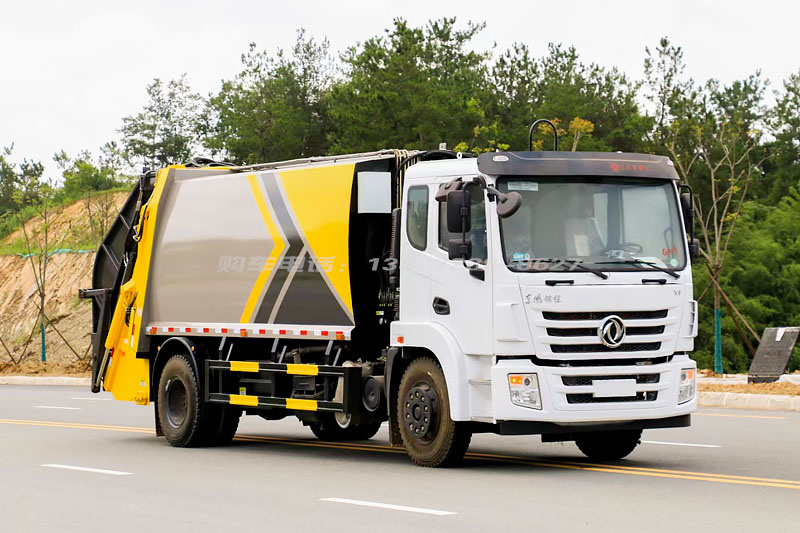

东风锦程17方压缩式垃圾车左侧视角

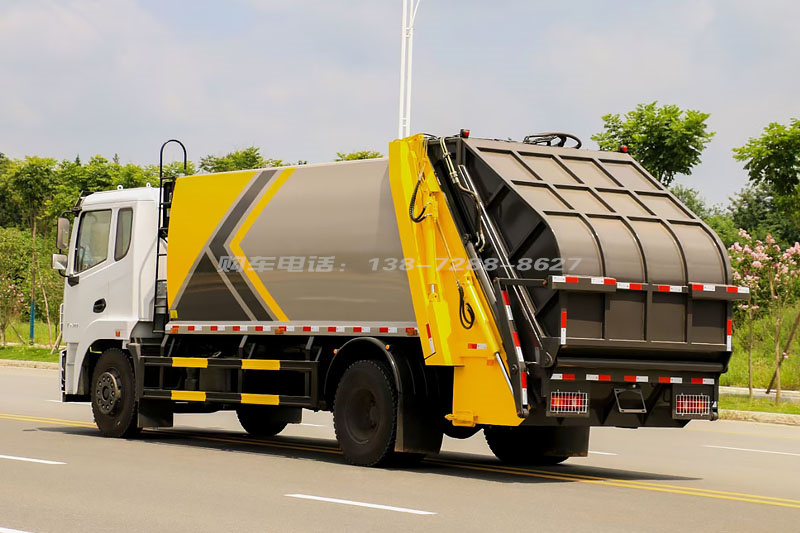

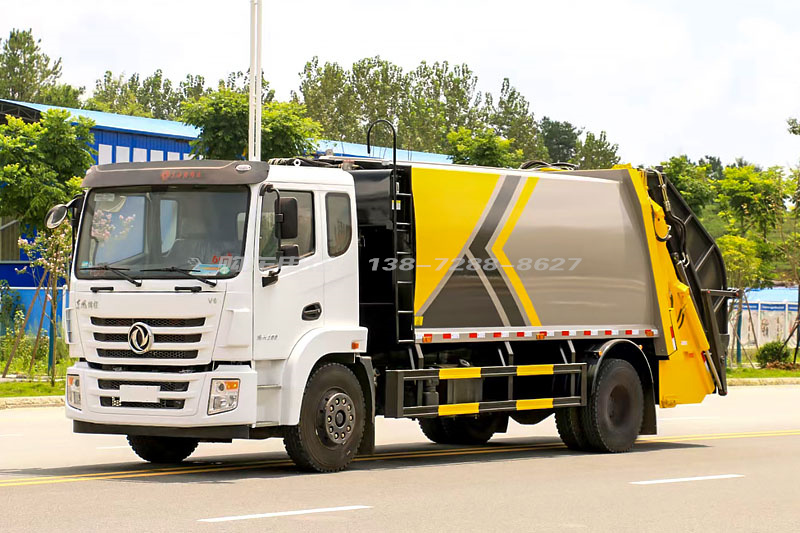

东风锦程17方压缩式垃圾车侧视图展示
东风锦程17方压缩式垃圾车（大落地斗）

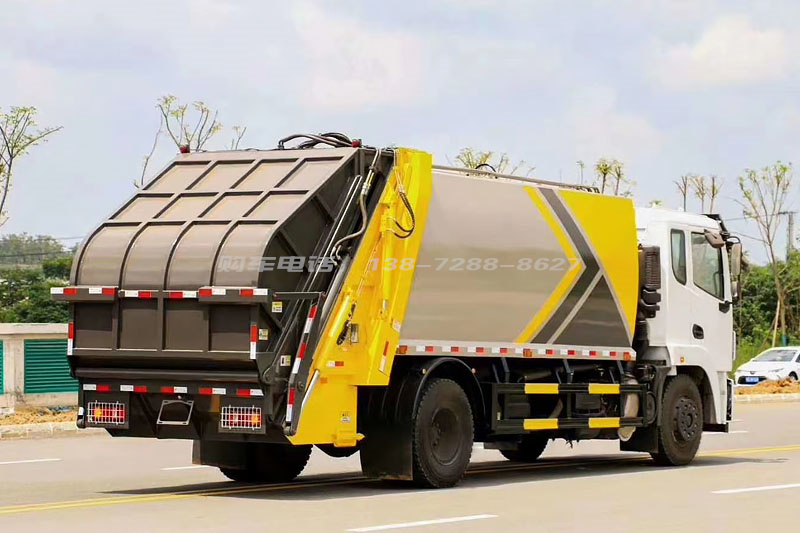

东风锦程17方压缩式垃圾车尾部（大落地斗）

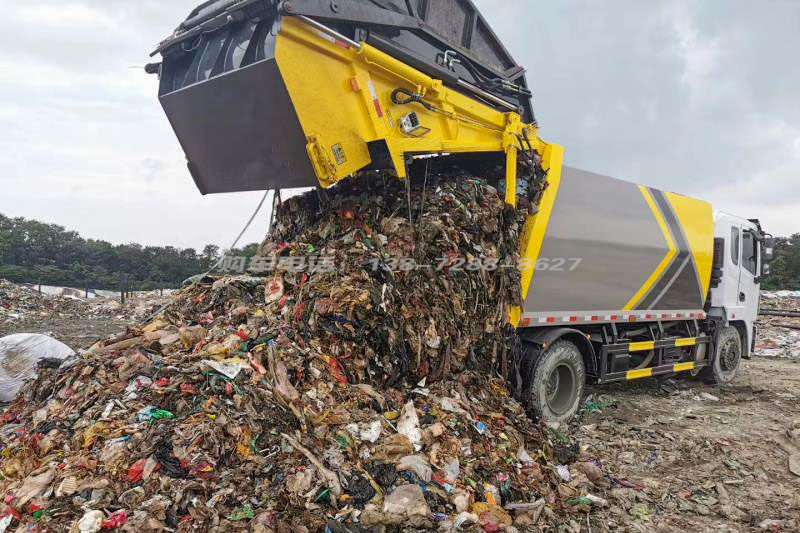

东风锦程17方压缩式垃圾车实车测试（卸载垃圾）
