东风多利卡10方压缩式垃圾车
| 容积 | 10方 |
| 外形尺寸 | 7350,7220,7150,7450,7637,7330,7517,7155,7342,7110,7297,7500,7380,7205,7160×2300,2360,2280×2750,3200(mm) |
| 总质量 | 11995kg |
| 车辆自重 | 6950,7140kg |
| 额定质量 | 4850,4660kg |
| 发动机 | 云内150/170马力/全柴156马力/玉柴165/康明斯195马力(可选) |
东风多利卡10方压缩垃圾车又称为后装式压缩垃圾车，是收集、中转清运垃圾，避免二次污染的新型环卫车辆。利用后装填充器与垃圾桶或垃圾斗对接，一起组合成流动垃圾中转站，实现垃圾无污染循环收集清运，是城镇环卫垃圾收集转运的常用垃圾车。
整车参数
外形尺寸 | 7150~7637×2300,2360,2280×2750,3200(mm) | 厢体容积 | 10方 |
总质量 | 11995kg | 前悬/后悬 | 1130/2420,1317/2180 |
整备质量 | 6950,7140kg | 接近/离去角 | 21/10,21/12° |
额载质量 | 4850,4660kg | 最高车速 | 103km/h |
底盘参数
底盘系列 | 多利卡D7 | 多利卡D7 | 福瑞卡F7 |
型号 | YCY30165-60 | Q28-156E60 | D25TCIF1 |
品牌 | 玉柴 | 全柴 | 云内 |
功率kw | 121kw | 115kw | 110kw |
排量ml | 2.97L | 2.8L | 2.499L |
马力P | 165马力 | 156马力 | 150马力 |
汽缸数 | 4 | 4 | 4 |
汽缸排列 | 直列 | 直列 | 直列 |
额定转速 | 2800rpm | 3000rpm | 3600rpm |
最大扭矩 | 500N.m | 450N.m | 360N.m |
最大扭矩转速 | 1400-2200rpm | 1400-2400rpm | 1600-2800rpm |
油耗值(L/100km) | 21.3 | 18.23 | 20.3 |
变速箱 | 万里扬6档 | 万里扬6档 | 万里扬6档 |
轮胎 | 245/70R19.5 | 8.25R20 | 8.25R20 |
前后桥 | 2.2T/5.5T | 2.7/5.5T | 2.1/4.2T |
车架 | 192双层 | 192双层 | 188双层 |
空调 | ● | ● | ● |
专用功能
箱体容积 | 10方 （可装载240L垃圾桶约180桶） | 箱体材厚 | Q345锰钢（边4底4） |
填料器容积 | 1.2方 | 污水箱容积 | 200L |
翻桶（标准配置） | 240L*2 | 控制方 | 手动、自动右后侧操作盒、驾驶室操作盒 |
进料一次作业时间 | ≤12 | 液压压力（Mpa） | 16 |
填装一次作业时间 | ≤15 | 卸料方式 | 平推自卸 |
填装器举升作业时间 | ≤10 | 卸料一次作业时间 | ≤30 |
| 选装 | 1、密封盖结构；2、半密封斗结构；3、全密封斗结构；4、摆臂结构 | ||
| 容积 | 10方 |
|---|---|
| 外形尺寸 | 7350,7220,7150,7450,7637,7330,7517,7155,7342,7110,7297,7500,7380,7205,7160×2300,2360,2280×2750,3200(mm) |
| 总质量 | 11995kg |
| 车辆自重 | 6950,7140kg |
| 额定质量 | 4850,4660kg |
| 发动机 | 云内150/170马力/全柴156马力/玉柴165/康明斯195马力(可选) |
整车参数
| 车辆名称 | 压缩式垃圾车 |
|---|---|
| 车型类别 | 专用作业车 |
| 外形尺寸 | 7350,7220,7150,7450,7637,7330,7517,7155,7342,7110,7297,7500,7380,7205,7160 x 2300,2360,2280 x 2750,3200 |
| 货厢尺寸 | x x |
| 额载质量 | 4850,4660 |
| 整备质量 | 6950,7140 |
| 总质量 | 11995 |
| 前悬/后悬 | 1130/2420,1130/2290,1130/2220,1130/2180,1317/2180,1130/2230 |
| 接近/离去角 | 21/10,21/12 |
| 驾驶室准乘人数 | 3 |
| 最高车速 | 103 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
YCY30165-60 Q28-130E60 D30TCIF1 CY4SK361 NV30-C6D ZD30D16-6N D25TCIF1 YCY24140-60 CY4SK161 CY4SK261 NV30-C6G D4.0NS6B185 CA4DD2-18E6-30 YCS04190-68 D40TCIF1 D4.0NS6B195 D4.0NS6B170 CY4BK261 H30-165E60 D4.0NS6B160 NV30-C6C Q28-156E60 CA4DB1-14E68 CA4DB2A16E68 CA4DB2-17E68 | 121 96 125 125 120 120 110 103 135 125 115 136 132 140 135 143 125 100 120 118 120 115 100 118 125 |
2970 2800 2977 3856 2968 2953 2499 2360 3856 3856 2968 4000 3230 4156 4052 4000 4000 3707 3000 4000 3093 2800 2207 2440 2440 |
底盘参数
| 底盘型号 | EQ1125SJ8CDC |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3800,3950,4050,4100,4400,3600,4700 |
| 轮胎数 | 6 |
| 轮胎规格 | 245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR,255/70R22.5 16PR |
| 前轮距 | 1745,1802,1820,1842,1765,1890 |
| 后轮距 | 1630,1650,1800,1720 |
| 弹簧片数 | 8/10+7,12/12+9 |
其它
| 1、仅选用3800轴距,随底盘选装驾驶室,随底盘选装油箱,取力器,空滤器等附件相应左右安装位置。2、后部翻转样式选装垃圾斗装置,并选装无后翻转机构。车总长/后悬(mm)对应关系为:7350/2420,7220/2290,7150/2220。3、防护材料:Q235A,连接方式:左右侧面防护焊接连接在大箱上,后部防护由专用装置代替豁免。4、ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M. 5、发动机与油耗(L/100km)一一对应:D4.0NS6B170/20.5,D4.0NS6B185/20.4,YCS04190-68/20.3,ZD30D16-6N/20.3,D25TCIF1/20.3,D30TCIF1/20.2,D40TCIF1/20.3,D45TCIF1/20.2,NV30-C6G/20.6,NV30-C6C/20.3,NV30-C6D/20.3,CY4SK16120.4,CY4SK261/20.1,CY4SK361/20.4,YCY30165-60/20.3。6、专用装置液压结构、箱体和填装器,主要用于城镇环卫垃圾的运输,选装ETC,选装箱体外观,后部装置,选装密封盖样式,多路阀样式.选装工作装置时外形长/前悬/后悬/后伸/离去角对应关系:选装翻桶装置:7450/1130/2180/340/12,7637/1317/2180/340/12;选装三角斗装置:7330/1130/2180/220/12,7517/1317/2180/220/12;选装落地斗装置:7155/1130/2180/45/12,7342/1317/2180/45/12;选装摆臂装置:7110/1130/2180/0/12,7297/1317/2180/0/12.选装箱体结构样式.选装工作装置时外形长/前悬/后悬/后伸对应关系,选装翻桶装置:7500/1130/2230/340,选装三角斗装置:7380/1130/2230/220,选装落地斗装置:7205/1130/2230/45,选装摆臂装置:7160/1130/2230/0 |

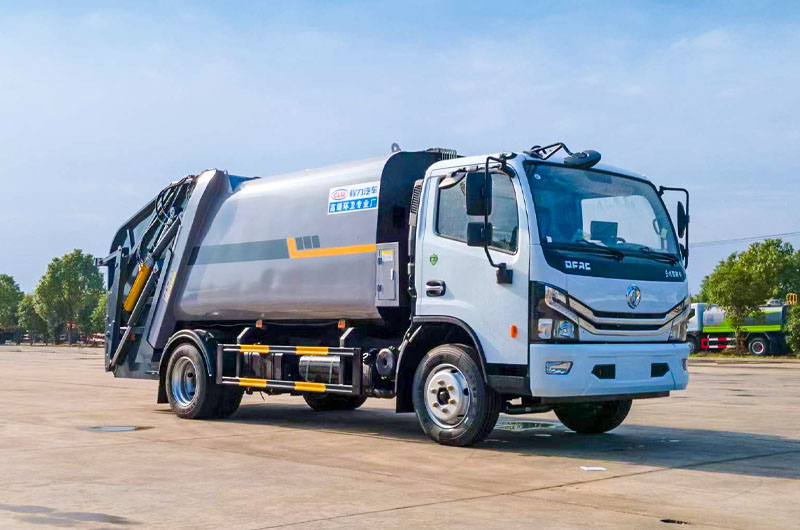

东风多利卡压缩式垃圾车右前45度图

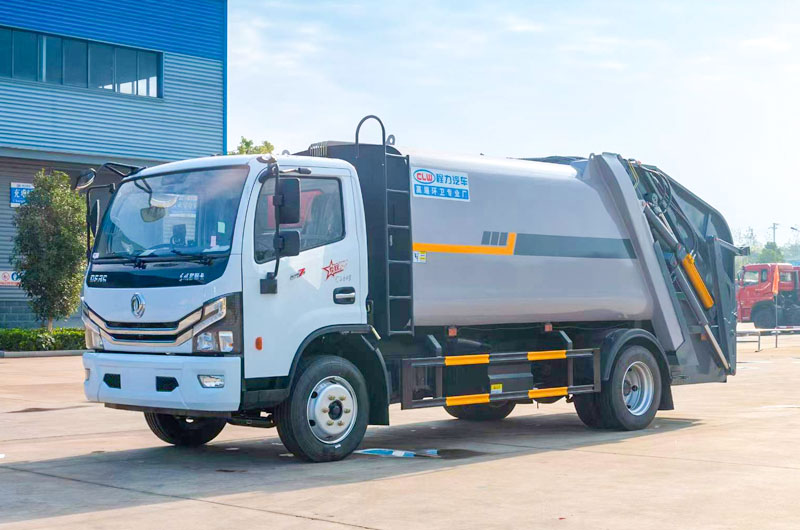

东风多利卡压缩式垃圾车左前45度图

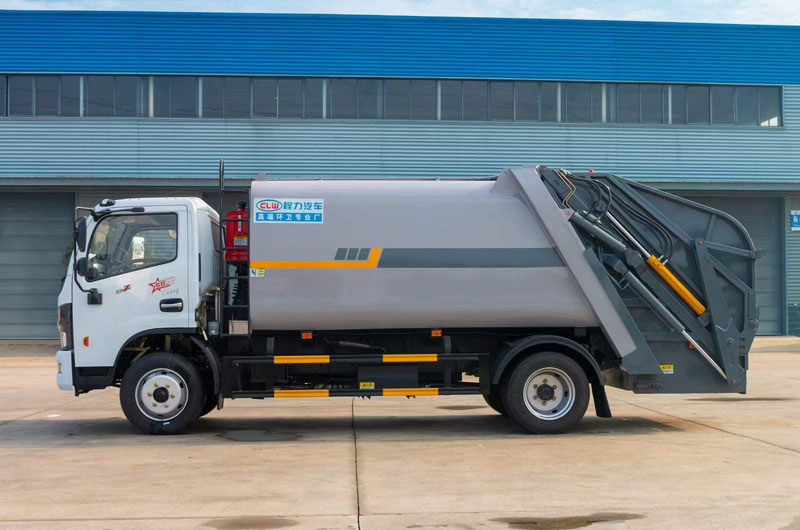

东风多利卡压缩式垃圾车左侧图

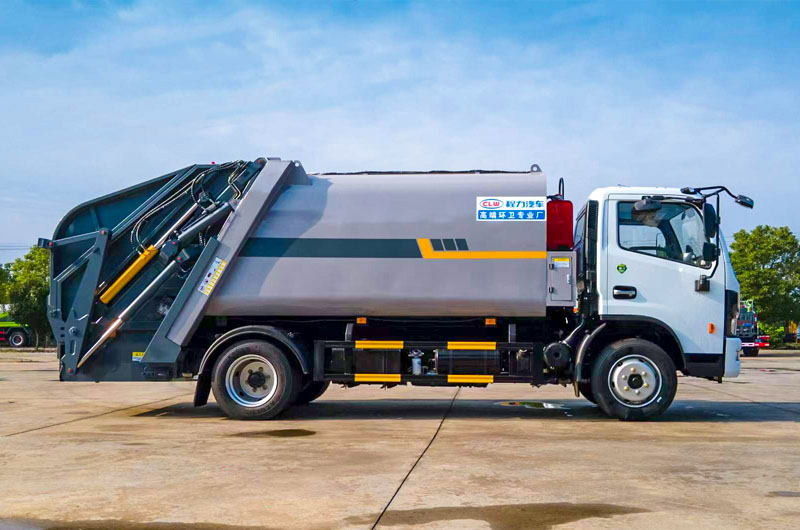

东风多利卡压缩式垃圾车右侧图

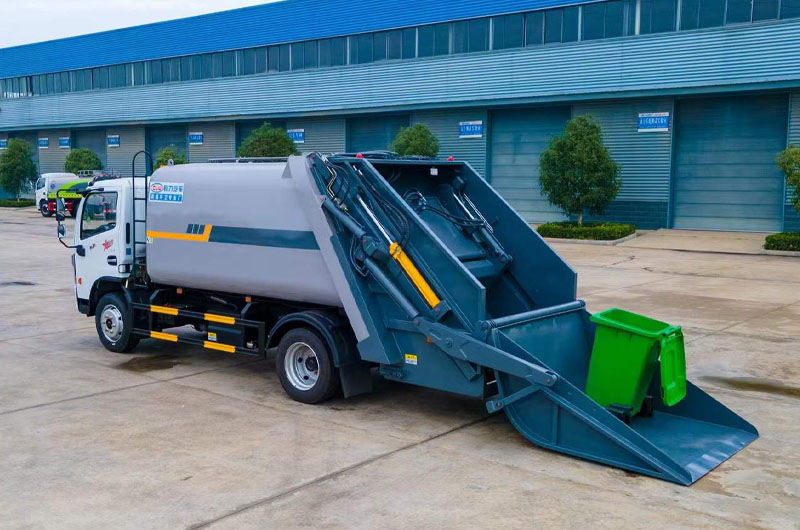

东风多利卡压缩式垃圾车左后45度图
