江淮骏铃8方压缩式垃圾车是在江淮骏铃V7系列底盘基础上改装的一款8方后装压缩垃圾车，整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水厢，较为彻底的解决了垃圾运输过程中的二次污染的问题，避免了给人们带来不便，具有压力大、密封性好、操作方便、安全等优点。
整车参数
外形尺寸：7040,7250,7210,7340,7016,7226,7186,7316,6920,6896*2300*2750(mm)
总质量：11920kg
车辆自重：6400,6590kg
额载重量：5325,5135kg
前悬/后悬：1075/2080kg
接近/离去角：20/11
最高车速：100km/h
底盘参数
型号：HFC1121P31K1C6ZS
轴距：3845mm
驾驶室：江淮骏铃V7驾驶室，2071宽体（3人）
变速箱：六齿六档变速箱（手动）
轮胎：245/70R19.5 14PR
轮距：前1705mm/后1785mm
其它：动转，中控锁，电动玻璃，多功能方向盘，日间行车灯，空调，，断气刹，前桥3吨，后桥7.2吨，214双层大梁，后视镜加热，远程油门。
发动机
型号：云内德威163马力（D30TCIF2）
厂家：昆明云内动力股份有限公司
功率/排量：120kw/2.977L
进气形式：增压中冷
汽缸：直列4缸
额定转速：2800rpm
最大扭矩：450N.m
最大扭矩转速：1200-2200rpm
专用功能
箱体容积：8方（可装有生活垃圾的240L垃圾桶96-120桶）
箱体材厚：Q345锰钢（边4底4）
填料器容积：1.2方
污水箱容积：200L
翻桶（标准配置）：240L*2
液压压力（Mpa）：16
进料一次作业时间：≤12
填装一次作业时间：≤15
卸料一次作业时间：≤30
卸料方式：平推自卸
填装器举升作业时间：≤10
控制方式：CAN总线控制
操作方式：手动、自动右后侧操作盒、驾驶室操作盒
标配：箱体满焊，尾部带照明灯，方便夜间操作使用。标配240L挂桶翻转机构。
选装：1、密封盖结构；2、半密封斗结构；3、全密封斗结构；
| 容积 | 8方 |
|---|---|
| 外形尺寸 | 7000,7120,7290,7330,7420*2380*3000(mm) |
| 总质量 | 11920kg |
| 车辆自重 | 6400,6590kg |
| 额定质量 | 5325,5135kg |
| 发动机 | 云内德威163马力/120kw/2.977L |
整车参数
| 车辆名称 | 压缩式垃圾车 |
|---|---|
| 车型类别 | 专用货车(非罐式) |
| 外形尺寸 | 7400,7290,7330,7120,7595,7475,7300,7255 x 2380,2320 x 3000,3200 |
| 货厢尺寸 | x x |
| 额载质量 | 5135,4940,4670 |
| 整备质量 | 6590,6785,7055 |
| 总质量 | 11920 |
| 前悬/后悬 | 1075/2080,1075/2335 |
| 接近/离去角 | 20/11 |
| 驾驶室准乘人数 | 3 |
| 最高车速 | 100 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
D30TCIF2 Q28-156E60 B4.0NS6B170 HFC4DE2-2E | 120 115 125 117 |
2977 2800 4000 2951 |
底盘参数
| 底盘型号 | HFC1121P31K1C6ZS |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3845,4200,4550,4700 |
| 轮胎数 | 6 |
| 轮胎规格 | 245/70R19.5 14PR,245/70R19.5 16PR,8.25R20 16PR |
| 前轮距 | 1705,1685,1835 |
| 后轮距 | 1785 |
| 弹簧片数 | 9/9+7,4/9+7 |
其它
| 1、该车顶部封闭不可开启,主要专用装置由压缩箱体、填充器装置和压缩电控系统组成,用于垃圾桶的倾倒及垃圾收集压缩;2、该车可选装尾部翻桶装置,选装尾部三角斗装置,选装尾部摆臂装置,选装尾部落地斗装置,选装尾部无上料装置,选装尾部防尘罩,选装弧形箱体及阀件安装罩,选装箱体结构样式;选装工作装置时外形长/ 前悬/轴距/后悬/后伸对应关系为(mm)①翻桶装置:7400/1075/3845/2080/400,7595/1075/3845/2335/340;②三角斗装置:7290/1075/3845/2080/290,7475/1075/3845/2335/220;③落地斗装置:7330/1075/3845/2080/330,7300/1075/3845/2335/45;④摆臂装置:7120/1075/3845/2080/120,7255/1075/3845/2335/0;该车型可选装ETC车载装置,选装尾部新式翻转系统结构3、侧防护材料采用Q235,连接方式螺栓连接,后防护由专用装置代替,下边缘离地高度490mm4、ABS系统控制器型号/生产厂家:VIE ABS-Ⅱ/浙江万安科技股份有限公司,该车安装具有卫星定位功能的行驶记录仪;发动机型号与油耗值对应关系为(L/100km):D30TCIF2/21.3.随底盘选装驾驶室,选装油箱、尿素罐、蓄电池、储气罐的安装位置与样式. |

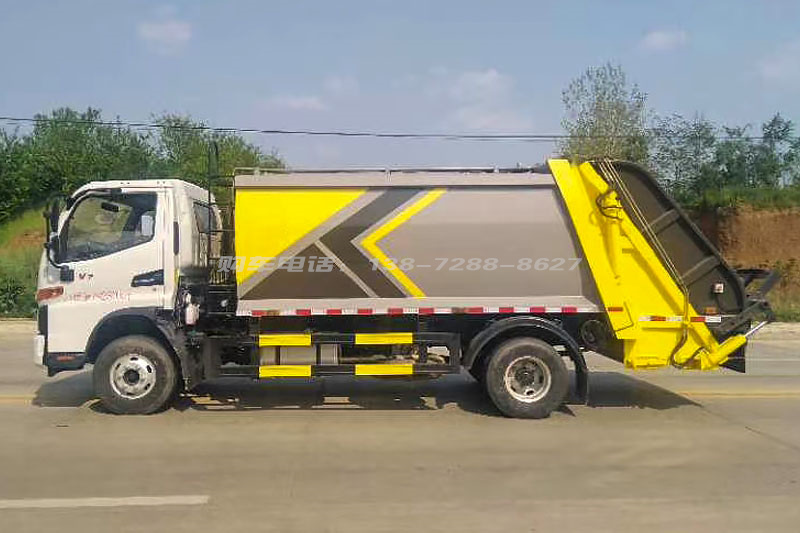

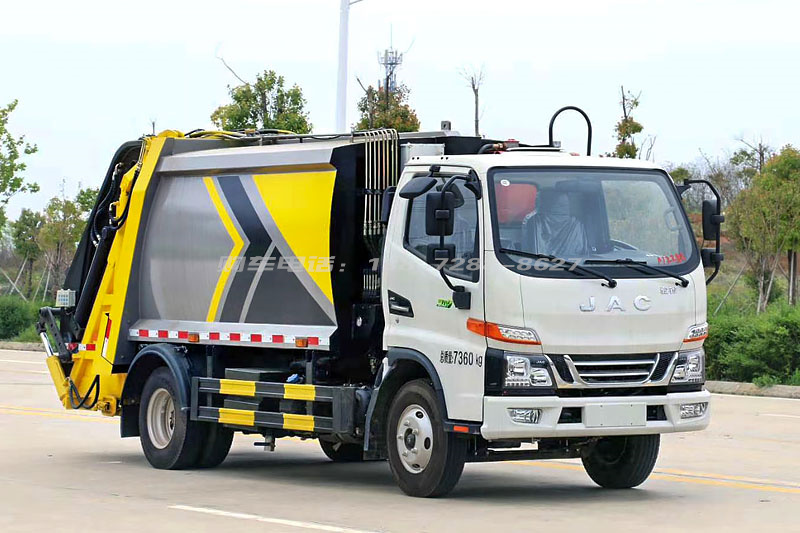

江淮骏铃8方压缩垃圾车

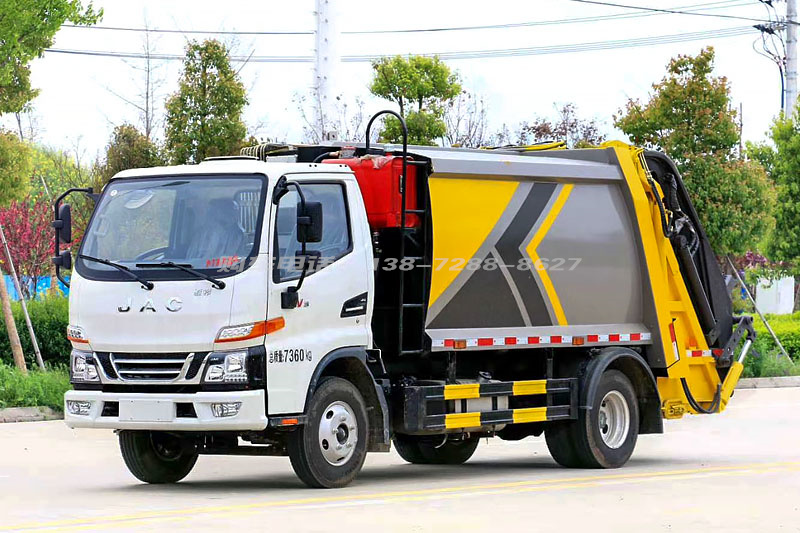

江淮骏铃8方压缩垃圾车
