东风多利卡9吨洒水车
东风多利卡9吨洒水车是在东风股份3800系列轴距底盘基础上改装的一款有效容积达9.2立方米的环卫洒水车，标配前冲后洒、侧喷、后置式工作平台、平台上有高压水炮，具有性能优良，工作可靠、效率高、流量大、维修方便等特点，是园林绿化、公路养护、送车运水等常用环卫车辆。
| 罐体有效容积 | 9.2立方米 |
| 罐体尺寸 | 4200×2000×1300（mm） |
| 外形尺寸 | 7030×2200,2350×2800（mm） |
| 发动机 | 云内150马力/全柴156马力/玉柴165马力 |
| 前冲洒水宽度 | 15米 |
| 后平台洒水高炮 | 30米（高炮360度旋转） |
| 专用洒水泵 | 大功率洒水泵，垂直吸程6米 |
| 常规功能 | 万向前冲、后洒、侧喷、S型洒水高炮、消防接口 |
东风多利卡9吨洒水车是在东风股份3800系列轴距底盘基础上改装的一款有效容积达9.2立方米的环卫洒水车，标配前冲后洒、侧喷、后置式工作平台、平台上有高压水炮（可360°旋转，可调成柱状最大射程35米，也可调成雾状最大射程15米，可调成：直冲状、大雨、中雨、小雨、毛毛雨），配备优质大功率专用洒水泵，取力器，杂物过滤网，国标通用65型消防接口（可通过消防栓加水）、1套自流球阀系统（可自吸自排，可从河里或池塘抽水到罐体，最大吸程7米），2根引水钢丝胶管。水泵、取力器、球阀、滤网均为国家标准产品，主管道加粗，法兰垫、法兰盘加厚，万向前冲，大通径球阀，具有性能优良，工作可靠、效率高、流量大、维修方便等特点。是园林绿化、公路养护、送车运水等常用环卫车辆。
底盘主要参数
发动机主要参数（可选）

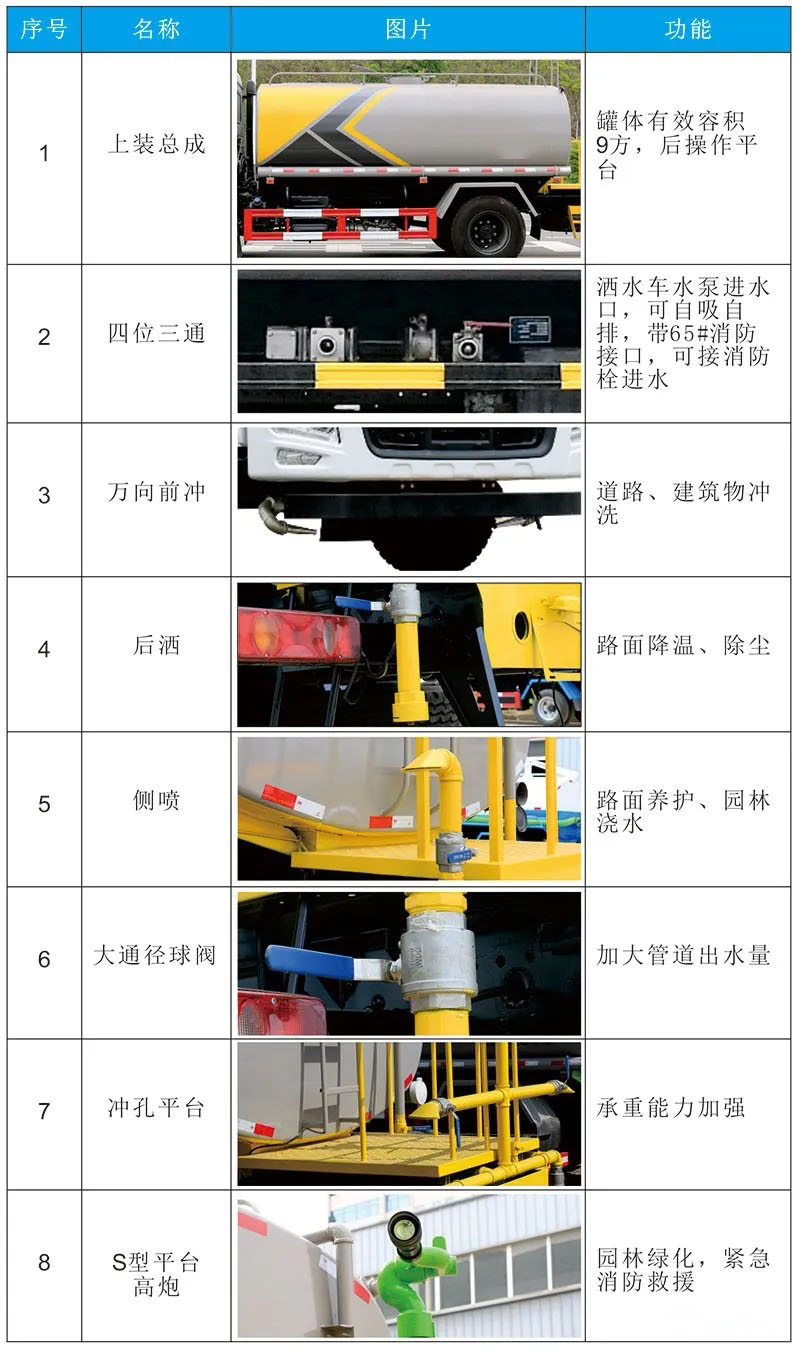

上装主要配置
东风多利卡9吨洒水车有多款发动机可供选择，根据发动机不同，底盘配置略有区别，驾驶室可选装东风多利卡或东风福瑞卡系列驾驶室。
整车主要参数
| 车辆名称 | 东风多利卡洒水车/东风福瑞卡洒水车 |
| 外形尺寸 | 7030×2200,2350×2800（mm） |
| 总质量 | 11995kg |
| 整备质量 | 4620kg |
| 额载质量 | 7180kg |
| 前悬/后悬 | 1130/2100,1180/2050(mm) |
| 接近/离去角 | 18/12° |
| 作业宽度 | ≥14米 |
| 作业速度 | 5～10KM/h |
| 最高车速 | 103km/h |
底盘主要参数
| 品牌 | 东风 |
| 底盘型号 | EQ1125SJ8CDC |
| 驾驶室 | 单排 |
| 准乘人数 | 3人（含驾驶员） |
| 轴距 | 3800mm |
| 前轮距 | 1745,1802,1820,1842,1765,1890 |
| 后轮距 | 1630,1650,1800,1720 |
| 轮胎 | 245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR |
发动机主要参数（可选）
| 发动机型号 | D25TCIF1 | NV30-C6D | D30TCIF1 | Q28-156E60 | YCY30165-60 |
| 品牌 | 云内 | 朝柴 | 云内 | 全柴 | 玉柴 |
| 功率kw | 110 | 120 | 125 | 115 | 121 |
| 排量ml | 2499 | 2968 | 2977 | 2800 | 2970 |
| 马力P | 150马力 | 163马力 | 170马力 | 156马力 | 165马力 |
| 品系 | D7 | K7 | F7 | D7 | D7 |
| 额定转速 | 3000rpm | 2500rpm | 2800rpm | ||
| 最大扭矩 | 400N.m | 540N.m | 500N.m | ||
| 最大扭矩转速rpm | 1200-2600 | 1600 | 1400-1800 | ||
| 发动机形式 | 电控共轨系统HEGR+DOC+DFP+SCR+ASC | 高压共轨+EGR+DOC+DPF+SCR | |||
| 类型 | 福瑞卡 | 福瑞卡 | 福瑞卡 | 多利卡 | 多利卡 |
| 变速箱 | 万里扬6档 | 万里扬6档 | 万里扬6档 | ||
| 轮胎 | 8.25R20 | 8.25R20 | 245/70R19.5 | 8.25R20 | 245/70R19.5 |
| 前后桥 | 4.2T | 4.2T | 5.5T | 7T | 5.5T(德纳) |
| 车架 | 188双层直通 | 188双层直通 | 192双层 | 232双层 | 192双层 |
上装主要配置
| 罐体 | 容积 | 9方（公告罐体容积7.26立方米） |
| 尺寸 | 4200×2000×1300(mm) | |
| 材质 | Q235碳钢 | |
| 厚度 | 罐体4mm/封头5mm | |
| 检修人孔 | 1个（Q235碳钢） | |
| 防波板 | 2个(3mm) | |
| 洒水泵 | 型号 | 65QZ-40/50 |
| 流量 | 40m3/h | |
| 扬程 | 50m | |
| 输入轴转速 | 1080（r/min） | |
| 轴功率 | 10.05（kw） | |
| 垂直吸程 | 7（m） | |
| 洒水炮 | 射程 | ≥30m |
| 工作压力 | 0.6MPA | |
| 流量 | ≥52~75L/Min | |
| 水平/垂直旋转角度 | 360°/90° | |
| 可调节类型 | 可调直冲状、大雨、中雨、毛毛雨 | |
| 水路系统 | 管路 | 镀锌钢管、油漆（主管道路76） |
| 前冲 | 圆锥喷嘴2个（铝合金） | |
| 冲洗宽度 | ≥15 | |
| 后洒 | 2个（铝合金） | |
| 洒水宽度 | ≥12 | |
| 侧喷 | 莲蓬喷头2个（铝合金） | |
| 球阀 | 手动球阀（铝合金） | |
| 加水口 | 中式内扣式消防栓接口（铝合金） | |
| 取力器,传动轴 | 与变速箱、水泵匹配 | |
| 工作平台 | Q195碳钢（1.5mm） | |
| 管箱 | 罐体左右两侧各一PVC管（2个），长度与罐体等长，横截面为圆形 | |
洒水车罐体结构为椭圆形或方圆形,采用武钢优质碳钢制作, 运用大型卷板机一次成型，先进的设备自动焊接工艺, 外形更加美观、密封性能卓越。整车罐体水仓为 2-3 室，中间隔板下端有通孔，罐体内设防荡防波隔板, 仓内隔板具有防波作用，以减低汽车行驶时罐内液体的冲击。外表涂防锈漆及装饰漆。
选装配置
| 罐体有效容积 | 9.2立方米 |
|---|---|
| 罐体尺寸 | 4200×2000×1300（mm） |
| 外形尺寸 | 7030×2200,2350×2800（mm） |
| 发动机 | 云内150马力/全柴156马力/玉柴165马力 |
| 前冲洒水宽度 | 15米 |
| 后平台洒水高炮 | 30米（高炮360度旋转） |
| 专用洒水泵 | 大功率洒水泵，垂直吸程6米 |
| 常规功能 | 万向前冲、后洒、侧喷、S型洒水高炮、消防接口 |
整车参数
| 车辆名称 | 洒水车 |
|---|---|
| 车型类别 | 专用作业车 |
| 外形尺寸 | 7030 x 2200,2350 x 2800 |
| 货厢尺寸 | x x |
| 额载质量 | 7180 |
| 整备质量 | 4620 |
| 总质量 | 11995 |
| 前悬/后悬 | 1130/2100,1180/2050 |
| 接近/离去角 | 18/12 |
| 驾驶室准乘人数 | 3 |
| 最高车速 | 103 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
YCY30165-60 Q28-130E60 D30TCIF1 CY4SK361 NV30-C6D ZD30D16-6N D25TCIF1 YCY24140-60 CY4SK161 CY4SK261 NV30-C6G D4.0NS6B185 CA4DD2-18E6-30 YCS04190-68 D40TCIF1 D4.0NS6B195 D4.0NS6B170 CY4BK261 H30-165E60 D4.0NS6B160 NV30-C6C Q28-156E60 CA4DB1-14E68 CA4DB2A16E68 CA4DB2-17E68 | 121 96 125 125 120 120 110 103 135 125 115 136 132 140 135 143 125 100 120 118 120 115 100 118 125 |
2970 2800 2977 3856 2968 2953 2499 2360 3856 3856 2968 4000 3230 4156 4052 4000 4000 3707 3000 4000 3093 2800 2207 2440 2440 |
底盘参数
| 底盘型号 | EQ1125SJ8CDC |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3800,3950,4050,4100,4400,3600,4700 |
| 轮胎数 | 6 |
| 轮胎规格 | 245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR,255/70R22.5 16PR |
| 前轮距 | 1745,1802,1820,1842,1765,1890 |
| 后轮距 | 1630,1650,1800,1720 |
| 弹簧片数 | 8/10+7,12/12+9 |
其它
| 1.该车仅选用3800mm轴距底盘,罐体总容量为7.53立方米,有效容积为:7.18立方米。2.罐体尺寸(罐体长×长轴×短轴)为(mm):4200x2000x1300。3.侧防护及后下部防护装置均采用Q235B材质,均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):460。4.ABS型号/厂家:ABS型号:ABS/ASR-24V-4S/4M,厂家:襄阳东风隆诚机械有限责任公司。5.专用装置:罐体,主要用于园林绿化及洒水。6.随底盘选装驾驶室样式。7.选装燃油箱,电瓶,尿素罐,储气筒左右安装位置。8.选装上装外观样式,选装进出水管道样式及轮罩样式。9.选装后部外观样式,选装罐体喷涂样式,选装前置鸭嘴,选装高位花洒,选装箭头灯,选装工具箱,选装后对冲,选装气动球阀,选装尾部平台管道样式。10.选装新款侧后防护样式,侧后防护连接方式为:螺栓连接。 |

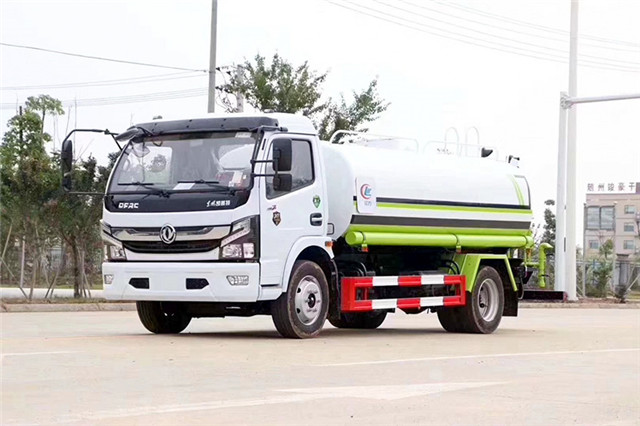

东风多利卡9吨洒水车左前45度图

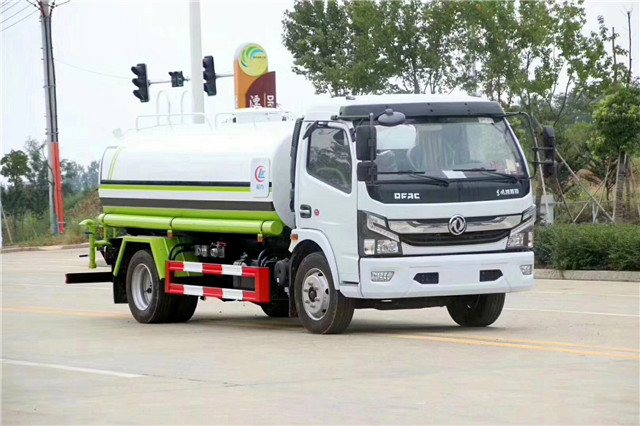

东风多利卡9吨洒水车右前45度图

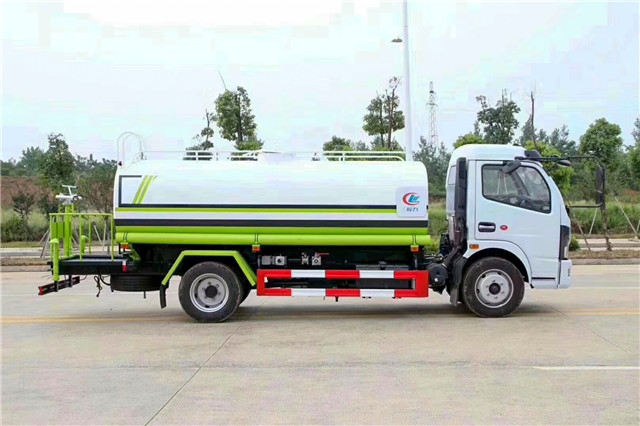

东风多利卡9吨洒水车右侧图

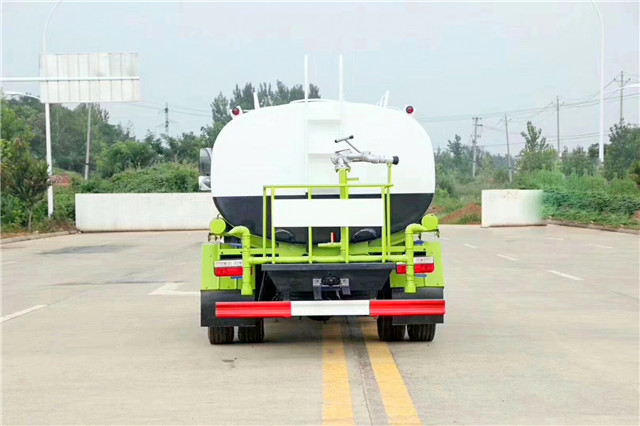

东风多利卡9吨洒水车尾部图
