柳汽乘龙M3洒水车是在柳汽乘龙M3底盘基础上改装的一款有效容积达14立方米的洒水车，也称绿化喷洒车，搭配玉柴200马力发动机，标配前冲，扇形后洒，冲孔式平台，全车大通径球阀，后平台可选装雾炮用于喷务降尘或喷洒消毒液等。
底盘配置：柳汽乘龙M31B半浮式驾驶室，手动液压翻转、轴距4500，YCS04200-68发动机，8JS75C变速箱，3.6T前桥，8T后桥/4.875，Ф395离合，板簧8/9+5，231(6)车架，200L铁油箱，10.00R20，夹层玻璃、电动玻璃升降器、机械减震司机座椅、加厚钢圈、空调、ABS、车载终端、多态开关、右转提示功能、ABS、免维护电池、车下起动停机功能、驾驶室电源总开关、PTO开关。
底盘型号：LZ1186M3ACT
轴距：4500mm
驾驶室：柳汽乘龙M3
变速箱：陕齿法士特8档变速箱
后桥：原厂加强型后桥（4.875）
轮胎：10.00R20
底盘亮点：
1. 法士特八档变速箱带原厂取力器，匹配更合理，售后无忧，
2. 玉柴200马力省油皮实，更适合中国道路，
3. 局部加强车架更牢靠，宝钢Q590高强度材质
4. T-BOX远程信息处理器更高端，
5. 车下起动停机功能及PTO开关让车辆操作更方便。

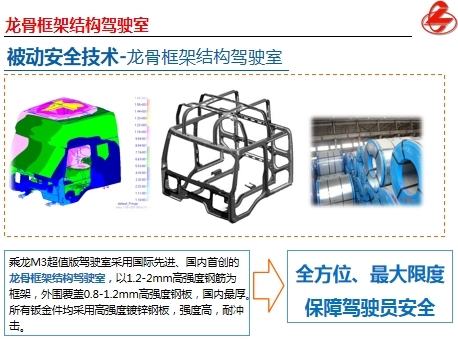

6、龙骨驾驶室，司机更安全。

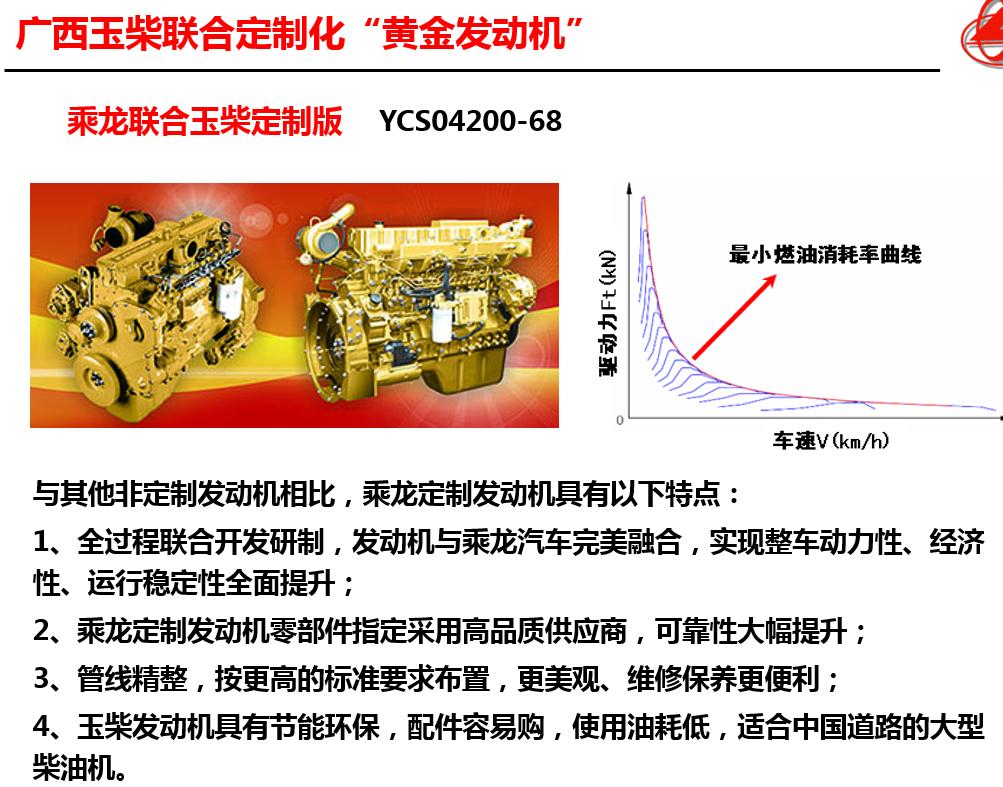

发动机
型号：YCS04200-68(玉柴200马力)
汽缸：直列4缸
功率/排量：147kw/4.16L
额定转速：2300rpm
最大扭矩：720N.m
最大扭矩转速：1200~1600rpm
发动机形式：高压共轨+EGR+DOC+DPF+SCR+ASC
上装配置：
罐体有效容积约14立方米，采用4mm厚碳钢板，配亿丰水泵（可泵进泵出），带前冲，后洒，侧喷，后工作平台和绿化水炮，另带高位花洒及消防栓接口（球阀式的）。（整车全通径球阀，主管道加粗）
罐体有效容积：14立方米
前冲洒水宽度：前冲可达14-16米
后平台洒水炮：扬程可达30米，高炮360度旋转
罐体材质：优质碳钢（4mm厚），武钢板材
专用洒水泵：大功率水泵，垂直吸程7米
常规功能：前冲、后洒、侧喷、洒水高炮、消防接口
罐体颜色：常规颜色：银白/绿（可定制）
选装配置：广式鸭子嘴、气动阀驾驶室控制、箭头灯、30米雾炮机组。
| 容积 | 14.5立方米 |
|---|---|
| 罐体尺寸 | 5000×2350×1460（mm） |
| 外形尺寸 | 8500,8850,8750×2500×3300,3800(mm) |
| 轴距 | 4500mm |
| 发动机 | 玉柴200马力 |
整车参数
| 车辆名称 | 绿化喷洒车 |
|---|---|
| 车型类别 | 专用作业车 |
| 外形尺寸 | 8500,8850,8750 x 2500 x 3300,3800 |
| 货厢尺寸 | x x |
| 额载质量 | 10680,10745 |
| 整备质量 | 7125 |
| 总质量 | 18000 |
| 前悬/后悬 | 1445/2555,1445/2905,1345/2655,1345/2905 |
| 接近/离去角 | 18/13 |
| 驾驶室准乘人数 | 2,3 |
| 最高车速 | 90 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
YCS06245-60 YCS06245-60A YCS06200-60 D6.7NS6B230 YCS04200-68 YCS04200-61 YCS06230-61 YCS06290-61 YCS04220-61A B6.2NS6B230 | 180 180 147 169 147 147 169 213 162 169 |
6234 6234 6234 6700 4156 4156 6234 6442 4295 6200 |
底盘参数
| 底盘型号 | LZ1186M3ACT |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 4500,4700,5100,5300,3800,5700,4200,3950 |
| 轮胎数 | 6 |
| 轮胎规格 | 10.00R20 18PR,10.00-20 18PR,275/80R22.5 18PR |
| 前轮距 | 1940,2046,1916 |
| 后轮距 | 1860,1800 |
| 弹簧片数 | 11/12+9,8/9+5 |
其它
| 随底盘选装驾驶室.选装后高位花洒,选装方圆管道箱,选装后雾炮装置,选装后弧形喷雾.选装LED箭头指示灯,选装后平台式样,选装喷枪安装位置。罐体有效容积11.8立方米;罐体外形尺寸(长度×长轴×短轴)(mm):5000×2350×1460。ABS型号/企业: ABS-E 4S/4M/威伯科汽车控制系统(中国)有限公司.侧防护采用Q235,螺栓连接。后防护采用Q235,焊接连接。后防护截面高度尺寸120mm,截面宽度尺寸50mm,下边缘离地高度450mm。车辆长/轴距/前悬/后悬对应关系为:8500/4500/1445/2555,8850/4500/1445/2905,8500/4500/1345/2655,8750/4500/1345/2905。专用装置主要是罐体和喷洒系统,用于园林绿化,洒水作业. |
