柳汽前四后八24吨洒水车采用柳汽乘龙LZ1316H5FCT型前四后八底盘改装，罐体容积最大约24.3立方米，装备大功率洒水泵，可泵进泵出，标配前冲、后洒、侧喷、后平台绿化高炮，用于绿化浇灌、洒水、清洗等作业等。
| 容积 | 19.5~24.3方 |
|---|---|
| 罐体尺寸 | 7200×2450×1600（mm） |
| 外形尺寸 | 10950,11500×2550,2500×3600,3500,3350,3300（mm） |
| 轴距 | 2050+3750+1350(mm) |
| 发动机 | 玉柴350马力 |
整车参数
| 车辆名称 | 绿化喷洒车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 10950,11500,11225,11725,11450,12000,12225 x 2550,2500 x 3600,3500,3350,3300,3420 |
| 货厢尺寸 | x x |
| 额载质量 | 17620 |
| 整备质量 | 13250 |
| 总质量 | 31000 |
| 前悬/后悬 | 1525/2275,1525/2825,1525/2550,1525/3050 |
| 接近/离去角 | 19/13,19/10,19/11,19/9 |
| 驾驶室准乘人数 | 2 |
| 最高车速 | 89,80 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
YCK08350-60 YCK11500-60 YCK11460-60 | 257 368 339 |
7698 10980 10980 |
底盘参数
| 底盘型号 | LZ1316H5FCT |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 4 |
| 轴距 | 2050+4400+1350,2050+3750+1350,2050+3050+1350 |
| 轮胎数 | 12 |
| 轮胎规格 | 11.00R20 16PR,11.00-20 16PR,11.00R20 18PR,11.00-20 18PR,12R22.5 16PR,12R22.5 18PR,12.00R20 18PR |
| 前轮距 | 2020/2020,2060/2060,2100/2100 |
| 后轮距 | 1860/1860,1874/1874 |
| 弹簧片数 | 11/11/10,9/9/10,3/3/10,3/3/4,11/11/13 |
其它
| 1.该车装有水罐,水路系统,喷洒系统,作业平台,控制系统,用于绿化浇灌、洒水、清洗等作业,罐体外形尺寸(长度×长轴×短轴)(mm):7200×2450×1600,7300×2450×1650.罐体总容量19.47立方米,罐体有效容积18.54立方米,运输介质:丙酮水溶液,密度:950千克/立方米.2.侧防护装置材料为Q235B,连接方式为螺栓连接,后防护装置材料为Q235B,与车辆连接方式为焊接;后部防护装置的断面尺寸为150×50mm,离地高度为500mm.选装后防护连接方式为螺栓连接.3.ABS型号/企业:ABS-E 4S/4M/采埃孚商用车系统(青岛)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司.仅选用2050+3750+1350(mm)轴距改装.选装限速装置时,限速80km/h.随底盘选装驾驶室,选装尾部平台管道及雾炮结构样式,选装高位花洒,选装后对冲样式,选装气动阀,选装工具箱,选装鸭嘴球阀安装位置,选装前置鸭嘴阀样式,选装不带电子水炮,选装尾部平台样式,选装前置鸭子嘴,水炮样式,选装前部加装电子水炮时前伸为500mm,后部选装箭头灯,该箭头灯只在作业状态下使用.整车长/前伸/前悬/后悬对应关系(mm):10950/0/1525/2275,11500/0/1525/2825,11225/0/1525/2550,11725/0/1525/3050,11450/500/1525/2275,12000/500/1525/2825,11725/500/1525/2550,12225/500/1525/3050. |

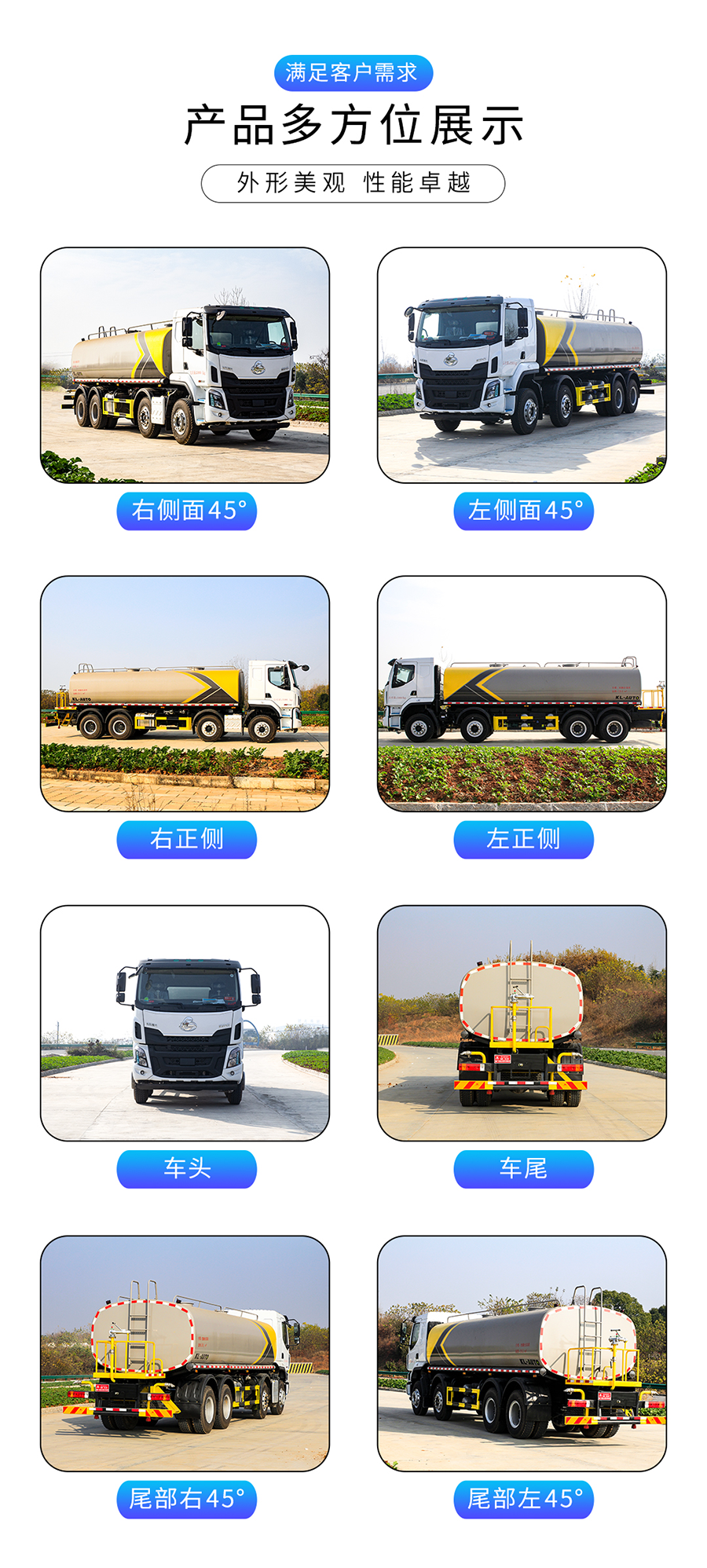

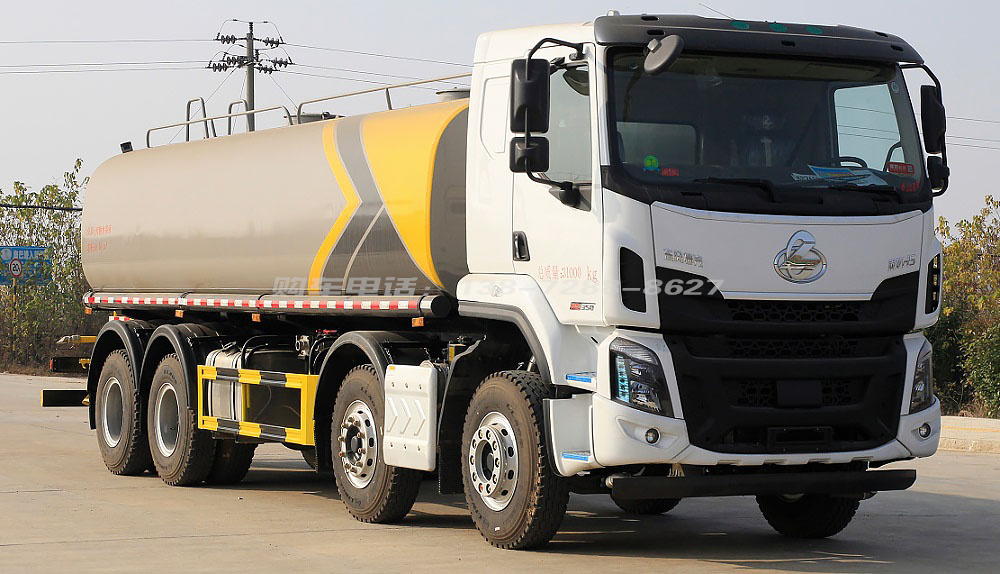

柳汽前四后八24吨洒水车图

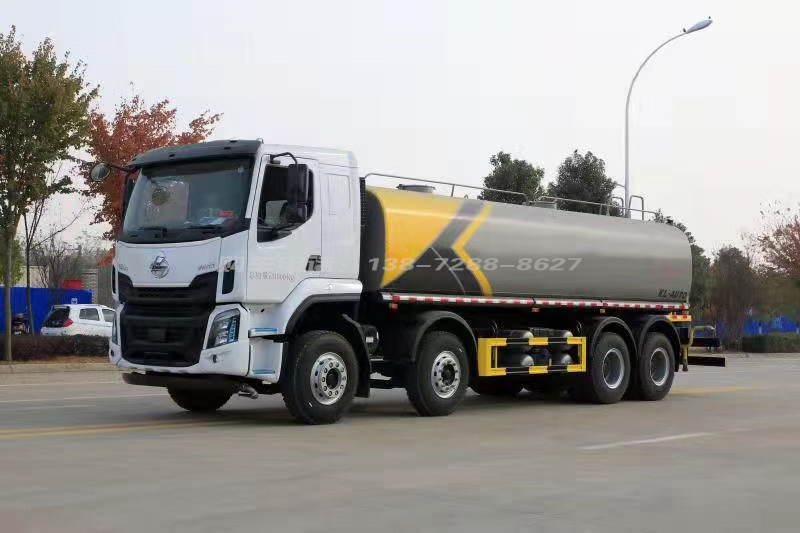

柳汽24吨洒水车左侧45度图

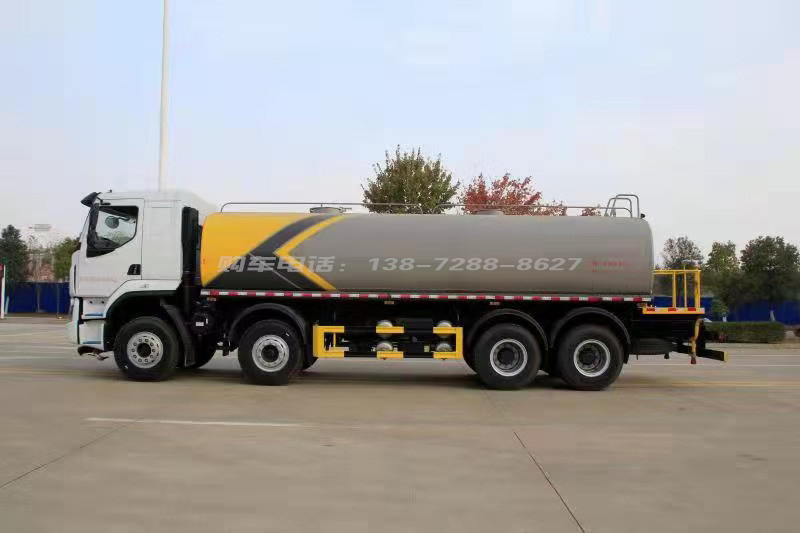

柳汽24吨洒水车左侧图

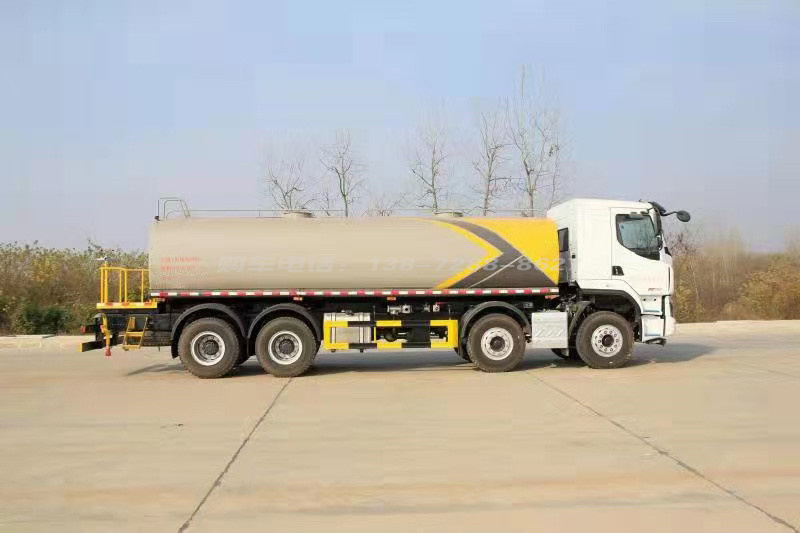

柳汽24吨洒水车右侧图

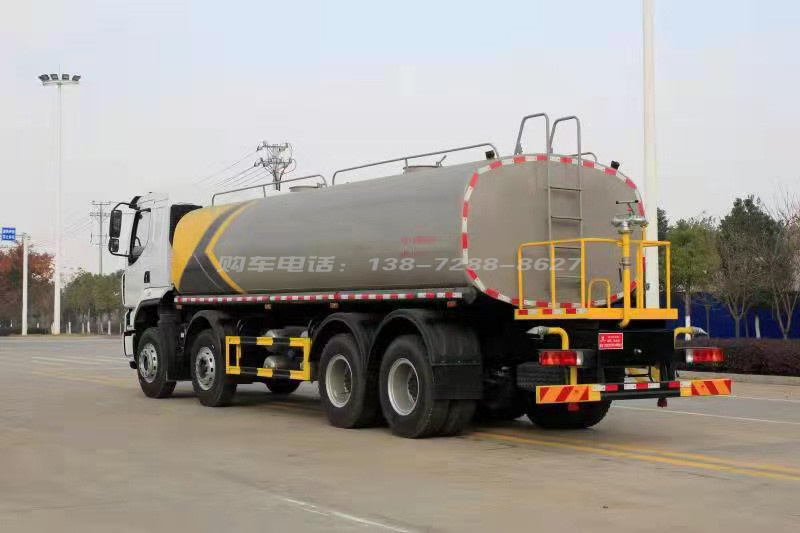

柳汽24吨洒水车左后45度图
