东风D3S洒水车(12吨)
底盘配置：D3驾驶室、玉柴170马力国六4缸发动机，法士特八档变速箱（带取力器），9.00R20钢丝胎，ABS，电动玻璃，中控锁，日间行车灯、气囊座椅、行车记录仪、空调 。上装配置：容积12立方，方圆罐、罐内隔板具有防波作用，用专用自排自吸洒水泵，前冲、后洒、侧喷、高位花洒、后工作平台、360度可调绿化洒水炮，自流阀、过滤网、消防接口（可连接消防栓取水，可作应急消防用），前罐量管（观罐察内水位）、抽管水两根（可选装大小平台）
| 罐体容积 | 12立方米 |
| 罐体尺寸 | 4300×2300×1500（mm） |
| 整车尺寸 | 7700,7900,7820,8250,8450,8370,7500,7800×2500×3300（mm） |
| 发动机 | 玉柴170马力/125kw/2.9L排量 |
| 前冲洒水宽度 | 14米 |
| 后工作平台绿化高炮 | 30米 |
| 常规配置 | 前冲、后洒、侧喷、后工平台绿化高炮、消防接口 |
底盘配置：D3驾驶室、玉柴170马力国六4缸发动机，法士特八档变速箱（带取力器），9.00R20钢丝胎，ABS，电动玻璃，中控锁，日间行车灯、气囊座椅、行车记录仪、空调 。
上装配置：容积12立方，方圆罐、罐内隔板具有防波作用，用专用自排自吸洒水泵，前冲、后洒、侧喷、高位花洒、后工作平台、360度可调绿化洒水炮，自流阀、过滤网、消防接口（可连接消防栓取水，可作应急消防用），前罐量管（观罐察内水位）、抽管水两根（可选装大小平台）
| 罐体容积 | 12立方米 |
|---|---|
| 罐体尺寸 | 4300×2300×1500（mm） |
| 整车尺寸 | 7700,7900,7820,8250,8450,8370,7500,7800×2500×3300（mm） |
| 发动机 | 玉柴170马力/125kw/2.9L排量 |
| 前冲洒水宽度 | 14米 |
| 后工作平台绿化高炮 | 30米 |
| 常规配置 | 前冲、后洒、侧喷、后工平台绿化高炮、消防接口 |
整车参数
| 车辆名称 | 绿化喷洒车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 7700,7900,7820,8250,8450,8370,7500,7800 x 2500,2470 x 3300,3000 |
| 货厢尺寸 | x x |
| 额载质量 | 9495,9560 |
| 整备质量 | 6310 |
| 总质量 | 16000 |
| 前悬/后悬 | 1440/2310,1440/2510,1300/2450,1300/2570,1300/2250,1300/2550 |
| 接近/离去角 | 21/13 |
| 驾驶室准乘人数 | 3,2 |
| 最高车速 | 89 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
D4.5NS6B190 D4.0NS6B160 D4.0NS6B195 B6.2NS6B210 D4.0NS6B170 B6.2NS6B230 YCS04200-68 YCS04160-68 YCY30165-60 YCS04180-68 D6.7NS6B230 D4.5NS6B220 D30TCIF1 YCK05230-61 D43TCIF1 YCS04220-61A YCY30170-60 | 140 118 143 154 125 169 147 118 121 132 169 162 125 169 151 162 125 |
4500 4000 4000 6200 4000 6200 4156 4156 2970 4156 6700 4500 2977 5132 4296 4295 2970 |
底盘参数
| 底盘型号 | DFV1163GDP6DJ1 |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3800,3950,4200,4500,4700,5100,5300,5600 |
| 轮胎数 | 6 |
| 轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR,9.00R20 16PR,10.00R20 16PR |
| 前轮距 | 1810,1880,1940,1965,1910 |
| 后轮距 | 1800,1820,1860 |
| 弹簧片数 | 8/10+7,8/10+8,3/4+3,3/10+8 |
其它
| 1.该车主要用于城乡园林绿化洒水;主要专用装置为罐体和喷洒总成;罐体总容积:10.48立方米,有效容积:9.99立方米,运输介质:丙酮水溶液,密度950千克/立方米;2.选装不同外形管道,选装后雾炮装置,选装后雾炮安装位置,选装风机样式,选装后弧形喷雾,选装后平台式样,选装LED箭头指示灯,选装喷枪安装位置,选装平台外观及雾炮,选装万象鸭嘴,随底盘选装侧面布置;3.随底盘选装驾驶室前脸造型及灯具造型,驾驶室遮阳板为选装件可不安装;4.仅选用3950mm轴距,罐体外形尺寸为(mm):4300×2300×1500,4000×2400×1550,4200×2350×1450;4.侧防护及后防护材料均为Q235,后防护断面尺寸为120×60时与车辆均采用螺栓连接或焊接连接,后防护断面尺寸为160×50时仅采用焊接连接,后防护离地高度可为410mm440mm,460mm,480mm;5.装备ABS,型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS-E 4S/4M/生产厂为威伯科汽车控制系统(中国)有限公司;该车可选装ETC车载装置.安装具有卫星定位功能的行驶记录仪.选装侧面布置.整车外形长/前伸对应关系(mm):7700/0,7900/0,7820/0,选装前冲电子水炮整车时外形长/前伸对应关系(mm):8250/550,8450/550,8370/550.选装后雾炮发电机组.选装遮阳板上"东风商用车”字样.驾驶室前脸选装“东风专用底盘”字体.选装遮阳板上"东风商用车”字及不带遮阳板.选装踏步样式.选装绿化喷洒球阀和出水口. |
东风12吨绿化喷洒车

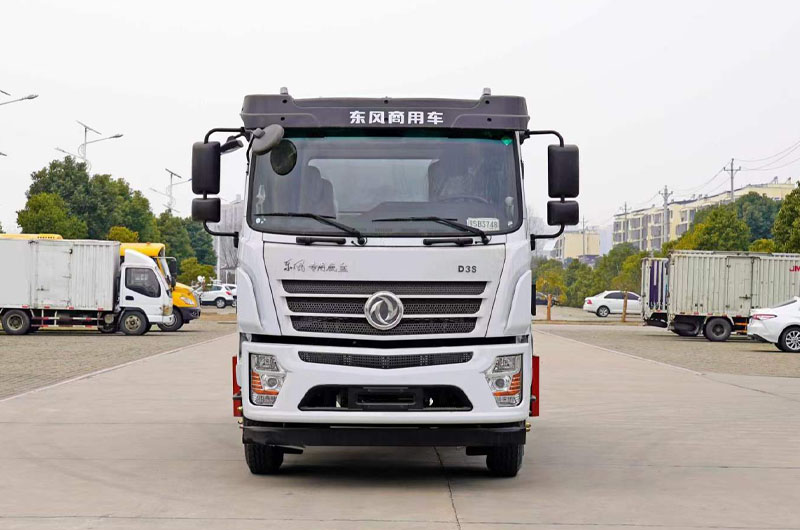

东风D3洒水车前脸

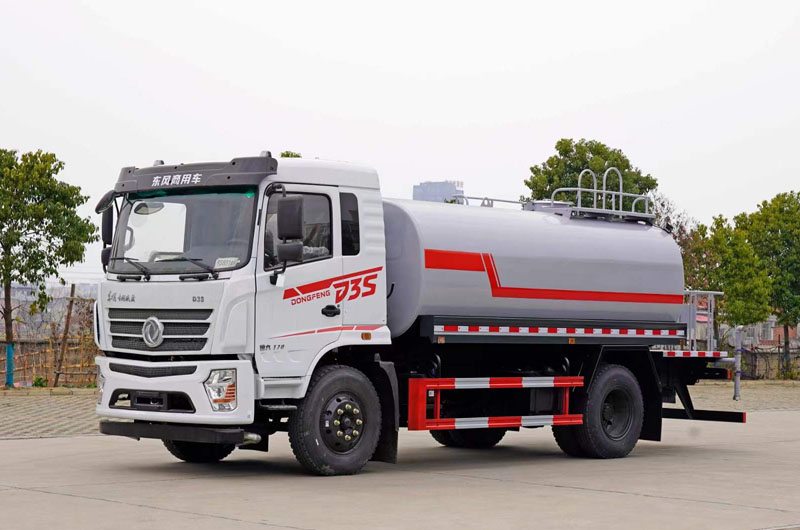

东风D3洒水车左前45度图

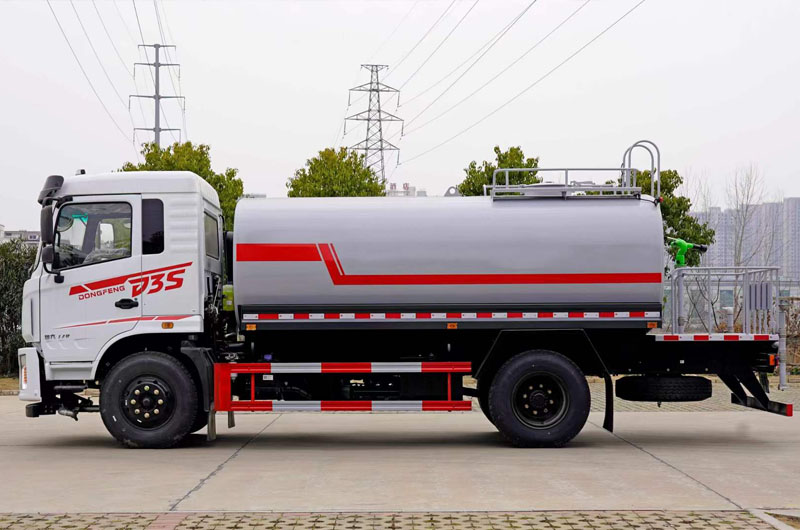

东风D3洒水车左侧图

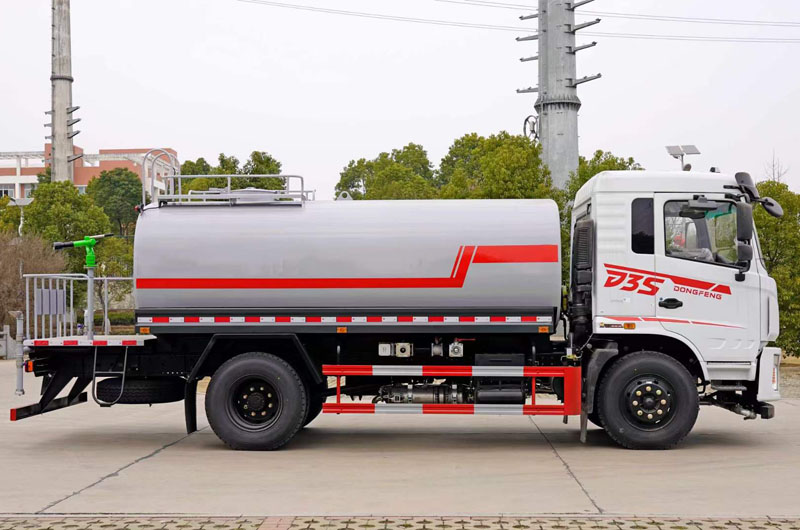

东风D3洒水车右侧图
