重汽汕德卡后八轮19吨洒水车又称后双桥洒水车，该车是在重汽汕德卡系列底盘基础上改装的一款容积达18~20方的环卫洒水车，带前冲、后洒、侧喷、高压水炮，自吸式洒水泵,广泛应用于道路洒水、工地降尘、绿化打药浇水，大面积消毒防疫等。
底盘配置：采用ZZ5256XXYN504GF1型厢式运输车底盘，潍柴270、350马力，G5-M系列驾驶室，轴距:4300+1350，豪沃9档、10档变速箱，5.5吨前桥，11吨双后桥（选装12档，16吨轮减桥），280大梁，11.00R20钢丝胎，300L铝合金油箱，四通道ABS，博世方向机，气囊座椅，电动玻璃，中控锁，摇控钥匙，可调节多功能方向盘，电动调节带加热后视镜。
上装配置：罐体容积19立方米，罐内隔板具有防波作用，自排自吸洒水泵，前冲、万向鸭嘴、后洒、侧喷、高位花洒、后工作平台、360度可调节绿化水炮，高压冲洗机、自流阀、滤网、消防接口（可连接消防栓取水，可作应急消防用），罐前量管（观察罐内水位）、罐后爬梯、罐上罐口、带简易护栏、抽水管两根，罐体表面双层油漆工艺，选装大功率雾炮。
| 上装配置 | 水罐有效容积(m³) | 19 | |
| 水枪射程(m) | 30 | ||
| 冲洗宽度(m) | ≥15 | ||
| 洒水宽度(m) | ≥12 | ||
| 罐体 | 罐体材质、厚度 | Q235B碳钢、4mm | |
| 封头材质、厚度 | Q235B碳钢、4mm | ||
| 防波板厚度/个数 | 3mm/2 | ||
| 检修人孔 | Q235B碳钢，1个 | ||
| 水泵 | 型号 | 50/110; 60/90 | |
| 流量 | 50 | ||
| 扬程(m) | 110 | ||
| 自吸高度（m） | 6.5 | ||
| 水路系统 | 管路 | 镀锌钢管、油漆 | |
| 前冲 | 铝合金、圆锥喷嘴，2个 | ||
| 后洒 | 铸铁，2个 | ||
| 水炮 | 铝合金，1个 | ||
| 侧喷 | 铝合金、莲蓬喷头，2个 | ||
| 球阀 | 合金钢、手动球阀 | ||
| 加水口 | 中式内扣式消防栓接口、铝合金 | ||
| 取力器、传动轴 | 与变速箱、水泵匹配 | ||
| 工作平台 | Q195碳钢、冲孔、1.5mm | ||
| 管箱 | 2个、PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形； | ||
| 容积 | 19立方米 |
|---|---|
| 罐体尺寸 | 6300×2300×1450(mm) |
| 外形尺寸 | 9950×2550×3250(mm) |
| 轴距 | 4300+1350（mm） |
| 发动机 | 潍柴270马力/350马力 |
整车参数
| 车辆名称 | 绿化喷洒车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 9950 x 2550 x 3250 |
| 货厢尺寸 | x x |
| 额载质量 | 13370,13305 |
| 整备质量 | 11500 |
| 总质量 | 25000 |
| 前悬/后悬 | 1450/2850 |
| 接近/离去角 | 16/9 |
| 驾驶室准乘人数 | 2,3 |
| 最高车速 | 110,89 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
WP7.270E61 WP7.300E61 MC07H.35-60 MC07H.33-60 MC07H.29-60 MC07.33-60 MC09.35-60 MC07.31-60 MC07.27-60 MC07.34-60 WP8.350E61 WP6H270E61 MC09.38-60 MC07.25-60 WP8.320E61 WP7H270E62 WP7H300E62 WP7H320E62 MC07H.31-61 MC07H.35-61 WP8.350E62 | 199 220 257 240 213 240 260 228 202 251 257 199 279 188 235 199 221 235 228 254 257 |
7470 7470 7360 7360 7360 6870 8765 6870 6870 6870 7800 6220 8765 6870 7800 6800 6800 6800 7360 7360 7800 |
底盘参数
| 底盘型号 | ZZ5256XXYN504GF1 |
|---|---|
| 底盘名称 | 厢式运输车底盘 |
| 轴数 | 3 |
| 轴距 | 3875+1400,3900+1350,4275+1400,4300+1350,4575+1400,4600+1350,4975+1400,5000+1350,5375+1400,5400+1350,5775+1400,5800+1350 |
| 轮胎数 | 10 |
| 轮胎规格 | 12.00R20 16PR,11.00R20 18PR,12R22.5 18PR,295/80R22.5 18PR,315/80R22.5 18PR/315/80R22.5 16PR |
| 前轮距 | 1998,2035 |
| 后轮距 | 1850/1850 |
| 弹簧片数 | 3/4,3/5,3/10,11/10,11/12,3/-/- |
其它
| 1.仅采用轴距(mm)4300+1350的底盘;该车主要用于城乡道路和园林绿化洒水;主要装置为罐体、洒水泵、喷洒装置;2.罐体总容量:14.69立方米,有效容积:14.0立方米,介质:丙酮水溶液.密度:950千克/立方米,罐体外形尺寸长×宽×高(mm): 6300×2300×1450;3、侧、后防护均采用Q235材质,均采用螺栓连接,后防护截面尺寸(高×宽)(mm):150×50,下边缘离地高460mm;4、随底盘选装驾驶室,选装后部喷雾装置;5、ABS系统控制器生产企业/型号为采埃孚商用车系统(青岛)有限公司/4460046300,选装限速装置,限速89km/h。选装底盘附件储气筒尿素罐等安装位置。 |

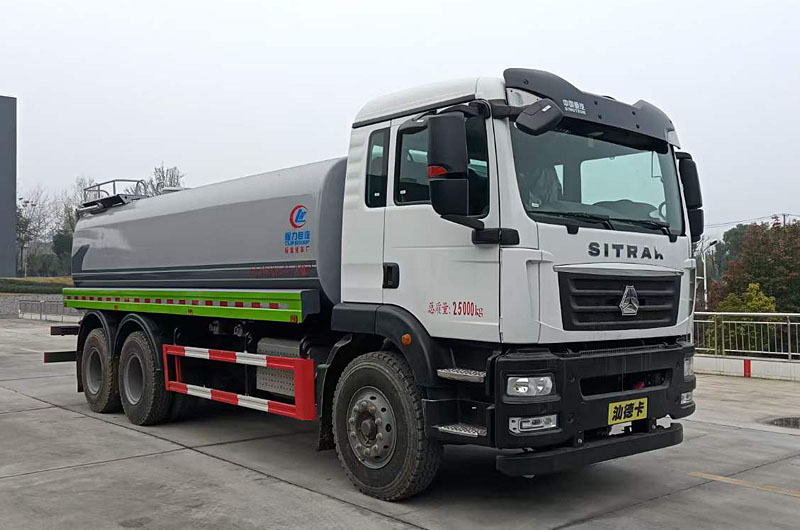

重汽汕德卡后八轮洒水车右前45度图

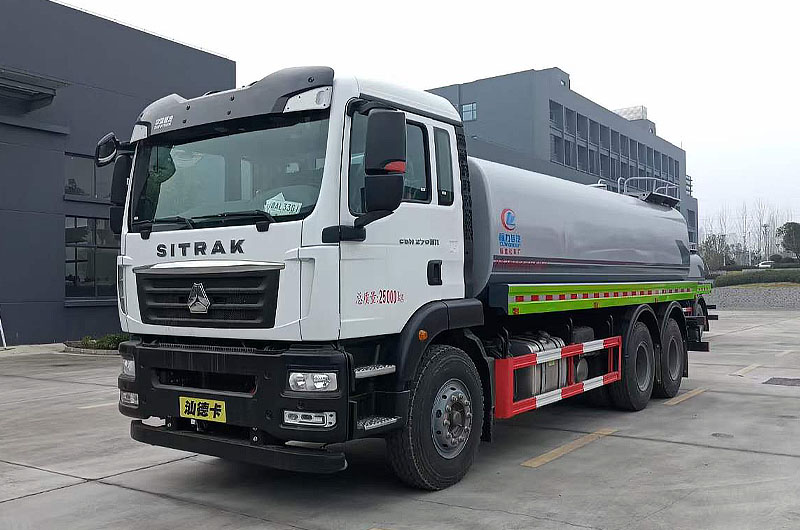

重汽汕德卡后八轮洒水车左前45度图

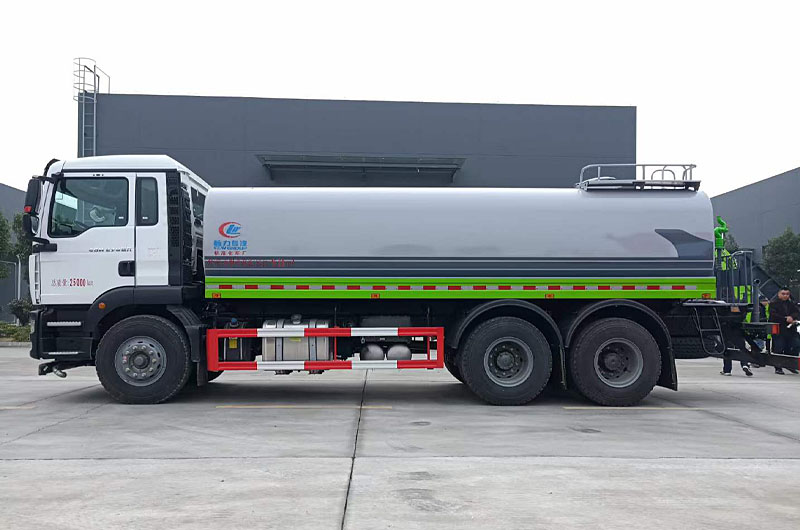

重汽汕德卡后八轮洒水车左侧图

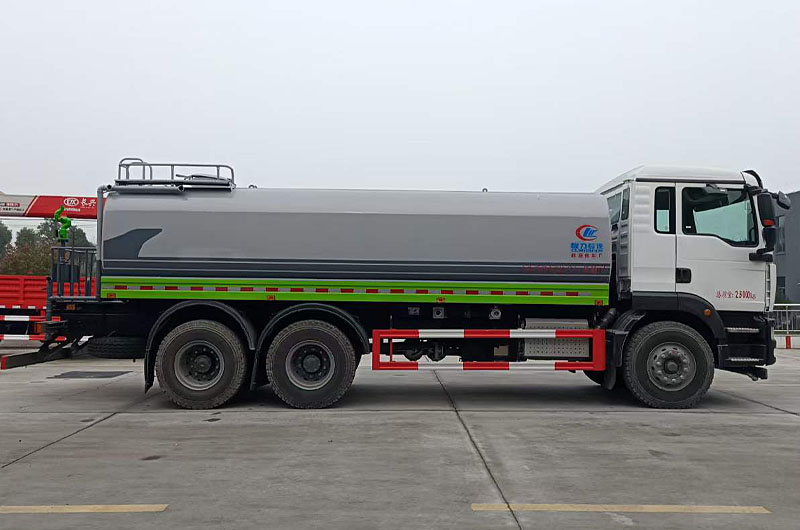

重汽汕德卡后八轮洒水车右侧图

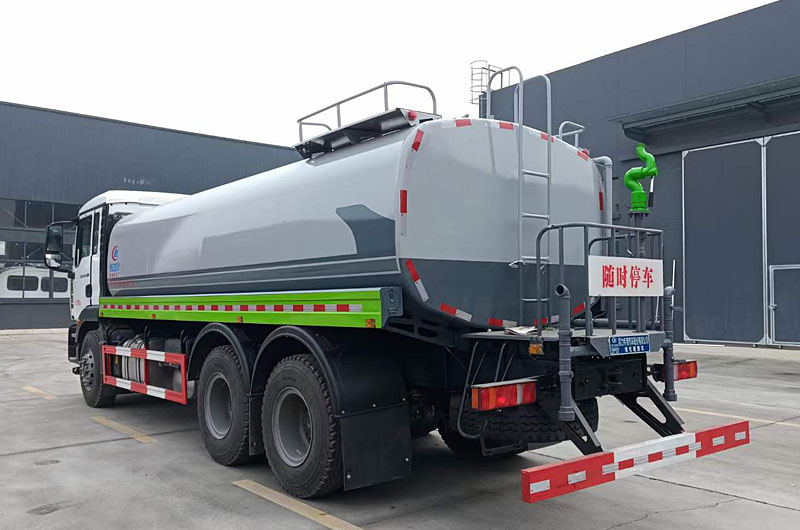

重汽汕德卡后八轮洒水车左后45度图
