解放J6洒水车是一款在解放J6系列底盘基础上改装的14吨洒水车，该车具有绿化、运水、排水，应急消防等多功能，适合于各种路面冲洗，树木、绿化带、草坪绿化，道路、厂矿企业施工建设，高空建筑冲洗。
整车主要参数
外形尺寸：8500×2520×3200(mm)
最大总质量：18000 (kg)
整备质量：7300 (kg)
额定质量：10505,10570 (kg)
前悬/后悬：1400/2600 (mm)
接近/离去角：16/19 °
最高车速：89 km/h
底盘主要参数
品牌系列：一汽解放J6
轴距：4500（mm）
驾驶室乘员人数：一排半（2,3人）
轮胎规格：10.00R20钢丝胎
变速箱：8档（手动）
发动机主要参数
发动机型号：大柴225马力（CA4DK1-22E6）
功率/排量：165kw / 4.764L排量
额定转速：2300rpm
最大扭矩：850N.m
最大扭矩转速：1200-1700rpm
综合燃油消耗值：25.6L/100km
上装主要配置
罐体有效容积：13.3立方米
洒水泵：大功率洒水泵，垂直吸程6米
前冲洒水宽度：15米
后平台绿化高炮：可达30米，高炮360 度旋转
常规功能配置：万向前冲，后洒，侧喷，S型洒水高炮，消防接口
| 罐体容积 | 14立方米 |
|---|---|
| 罐体尺寸 | 4800×2300×1520（mm） |
| 整车尺寸 | 8500×2520×3200(mm) |
| 发动机 | 大柴225马力/165kw/4.746L排量 |
| 前冲洒水宽度 | 前冲洒水宽度可达15米 |
| 后平台绿化洒水炮 | 射程可达30米，水炮可360度旋转 |
| 常规功能 | 前冲、后洒、侧喷、后工作平台S型高炮、消防接口 |
整车参数
| 车辆名称 | 绿化喷洒车 |
|---|---|
| 车型类别 | 专用作业车 |
| 外形尺寸 | 8500 x 2520 x 3200 |
| 货厢尺寸 | x x |
| 额载质量 | 10505,10570 |
| 整备质量 | 7300 |
| 总质量 | 18000 |
| 前悬/后悬 | 1400/2600 |
| 接近/离去角 | 16/19 |
| 驾驶室准乘人数 | 3,2 |
| 最高车速 | 89 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
CA4DK1-18E6 CA4DK1-22E6 CA6DH1-22E6 CA6DH1-24E6 D6.7NS6B230 CA4DK1-22E61 CA6DH1-22E61 CA6DH1-24E61 CA4DK1-22E62 CA4DK2-24E65 CA4DK2-22E65 CA6DH1-26E65 CA6DH1-24E65 CA6DH1-22E65 CA6DH1-26E61 | 139 165 165 179 169 165 165 179 165 179 165 194 179 165 194 |
4764 4764 5700 5700 6700 4764 5700 5700 4764 5170 5170 5700 5700 5700 5700 |
底盘参数
| 底盘型号 | CA1180P62K1L2A1E6Z |
|---|---|
| 底盘名称 | 平头柴油载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 5300,5000,4700,4500,5600,5800,4200,4000,3800 |
| 轮胎数 | 6 |
| 轮胎规格 | 10.00R20,11.00R20,295/80R22.5,275/80R22.5,11R22.5 |
| 前轮距 | 1928,1827,1950,1938 |
| 后轮距 | 1878,1860 |
| 弹簧片数 | 10/12+8,12/12+8,13/12+8,7/7+6,9/12+8,12/10+9,7/7+3 |
其它
| 1、该车仅选用4500mm轴距的底盘, 罐体总容量为11.61立方米。罐体有效容积为11.05立方米。介质:丙酮水溶液,密度:950千克/立方米;2、罐体外形尺寸(长×长轴×短轴)为(mm):4800×2300×1520。3、防护材料:Q235B碳钢,左右侧面防护与后下部防护采用螺栓连接,后部防护断面尺寸(mm):150×50,后部防护离地高度(mm):460。4、,ABS系统生产厂家:长春瑞立科密汽车电子有限公司,型号:CM4XL。5、主要专用装置:罐体及喷洒系统,主要用于路面洒水及园林绿化。6、随底盘选装驾驶室。选装罐体外观及后部平台样式。选装后部喷洒样式。选装弧形挡泥板,选装气动装置。选装底盘附件储气筒尿素罐安装位置。 |

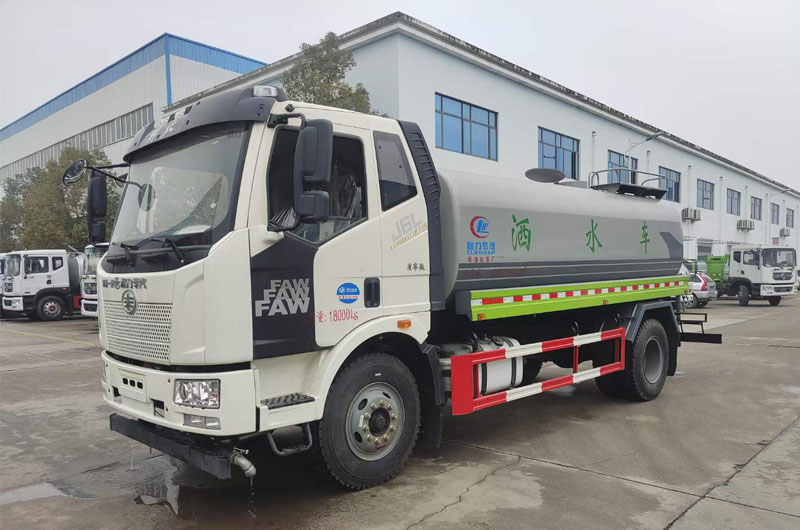

解放14吨洒水车左前45度图

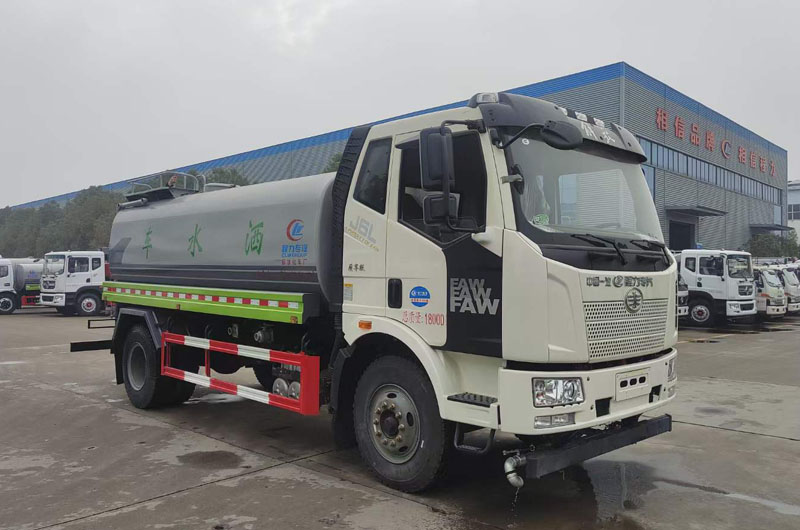

解放14吨洒水车右前45度图

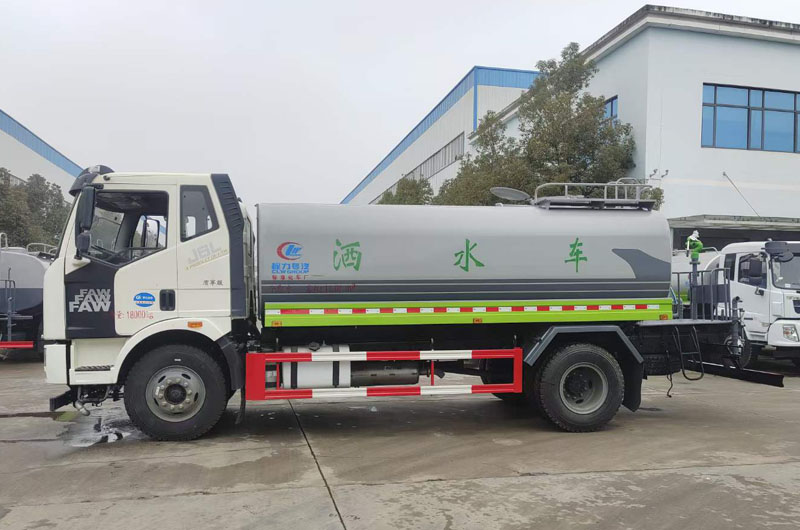

解放14吨洒水车左侧图

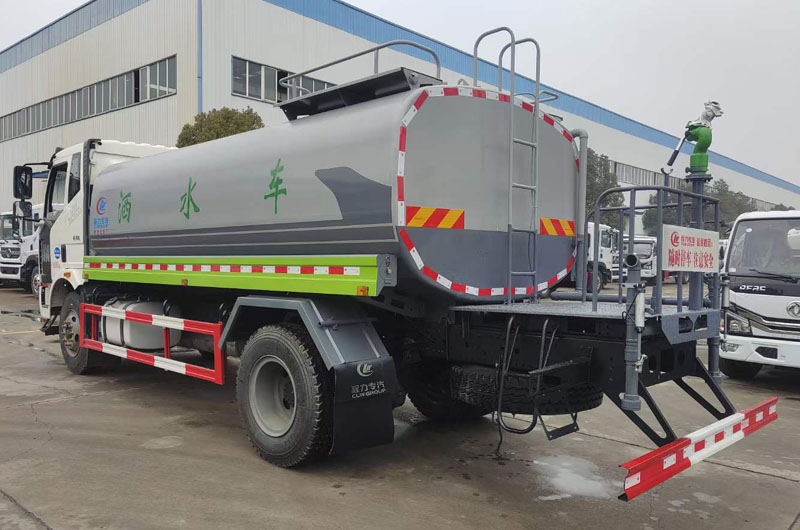

解放14吨洒水车左后45度图

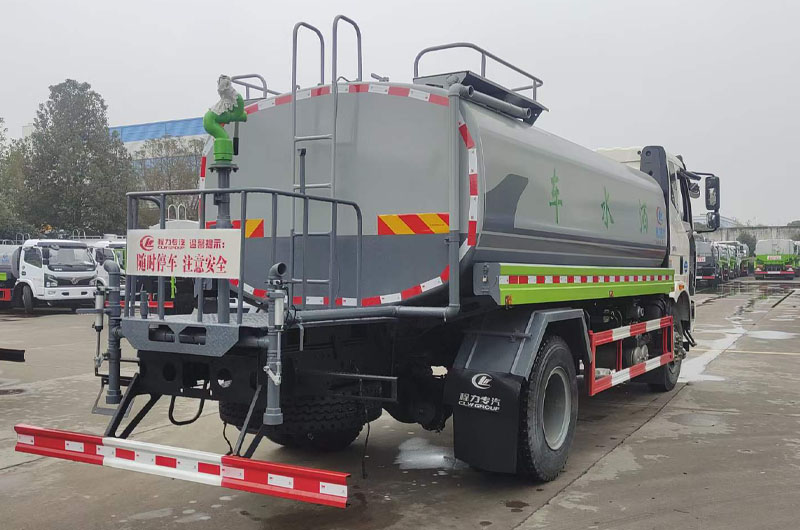

解放14吨洒水车右后45度图
