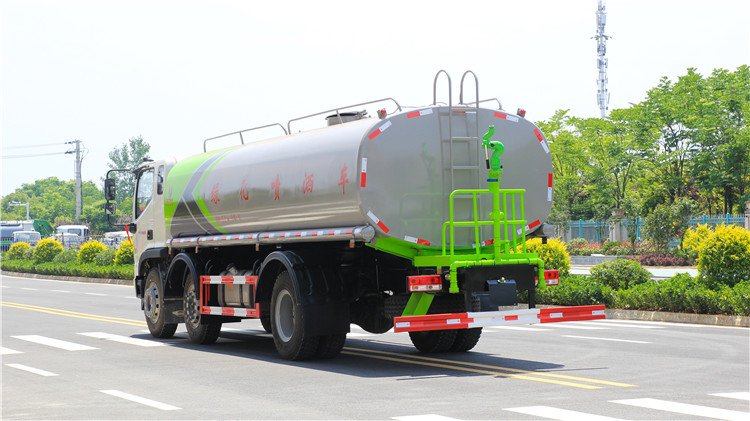

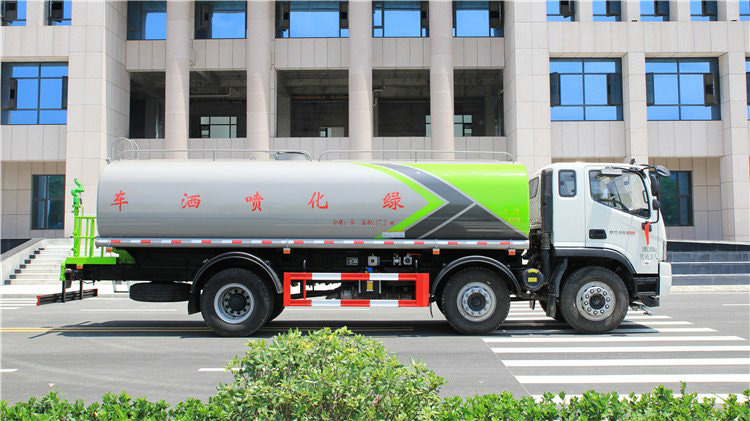

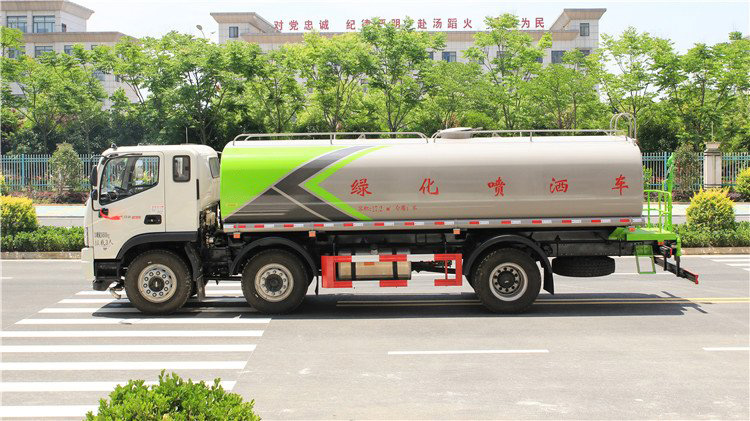

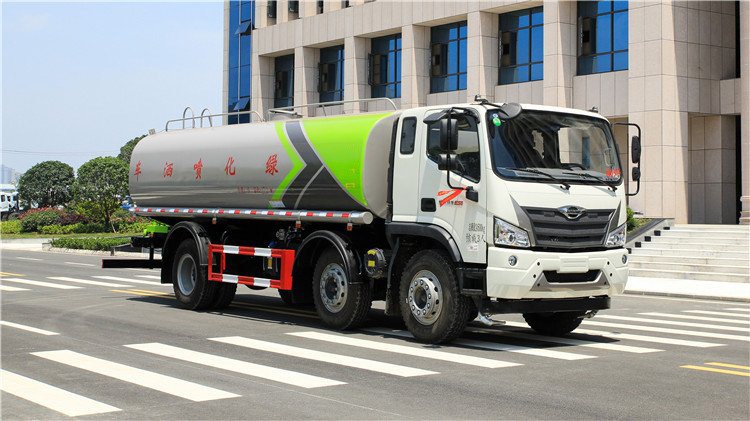

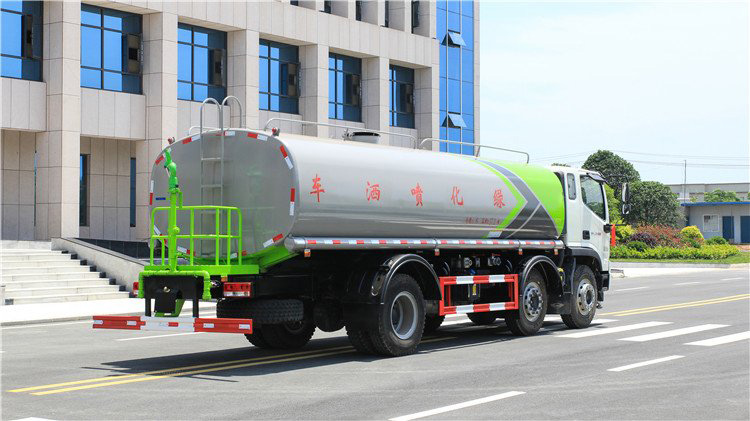

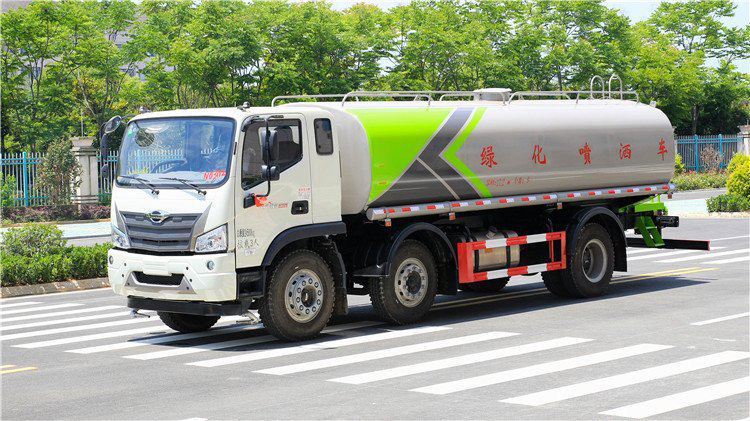

福田时代领航20吨洒水车
罐体容积 | 20立方米 |
罐体尺寸 | 6500×2350×1550(mm) |
整车尺寸 | 9630,10130,9780×2550,2500,2450×3150(mm) |
发动机 | 潍柴220马力/162kw/4.58L |

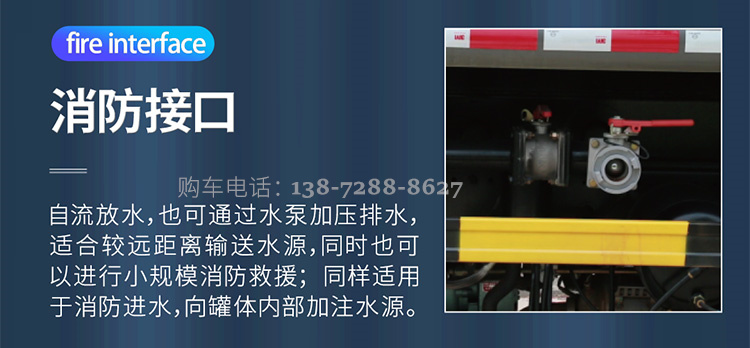

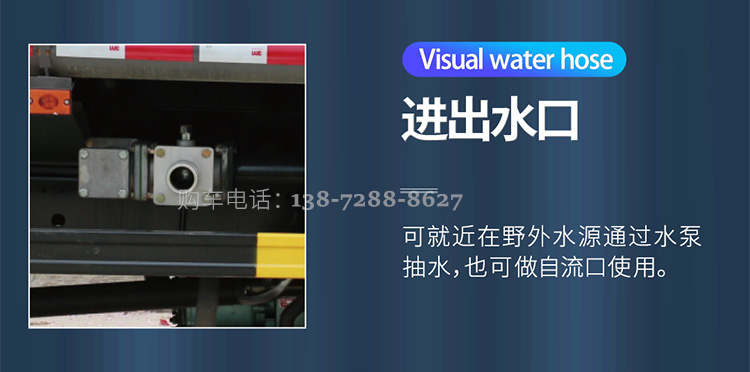

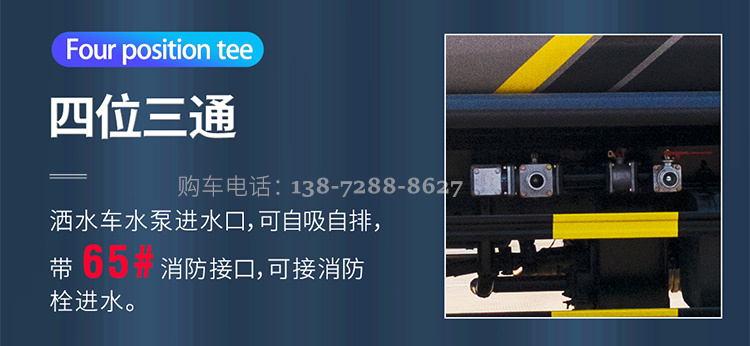

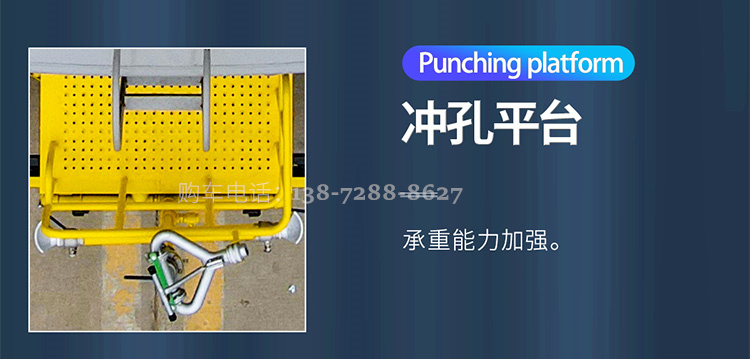

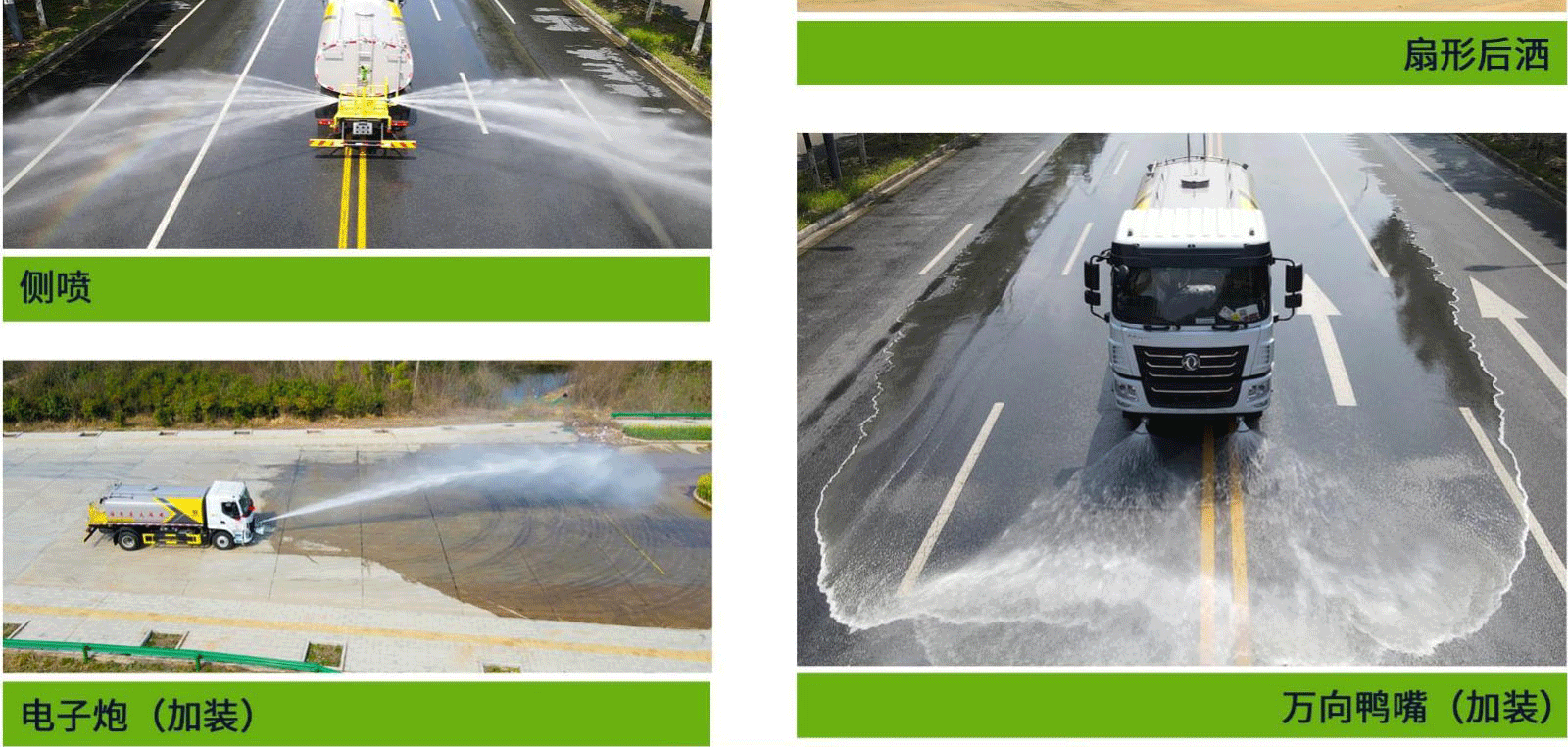

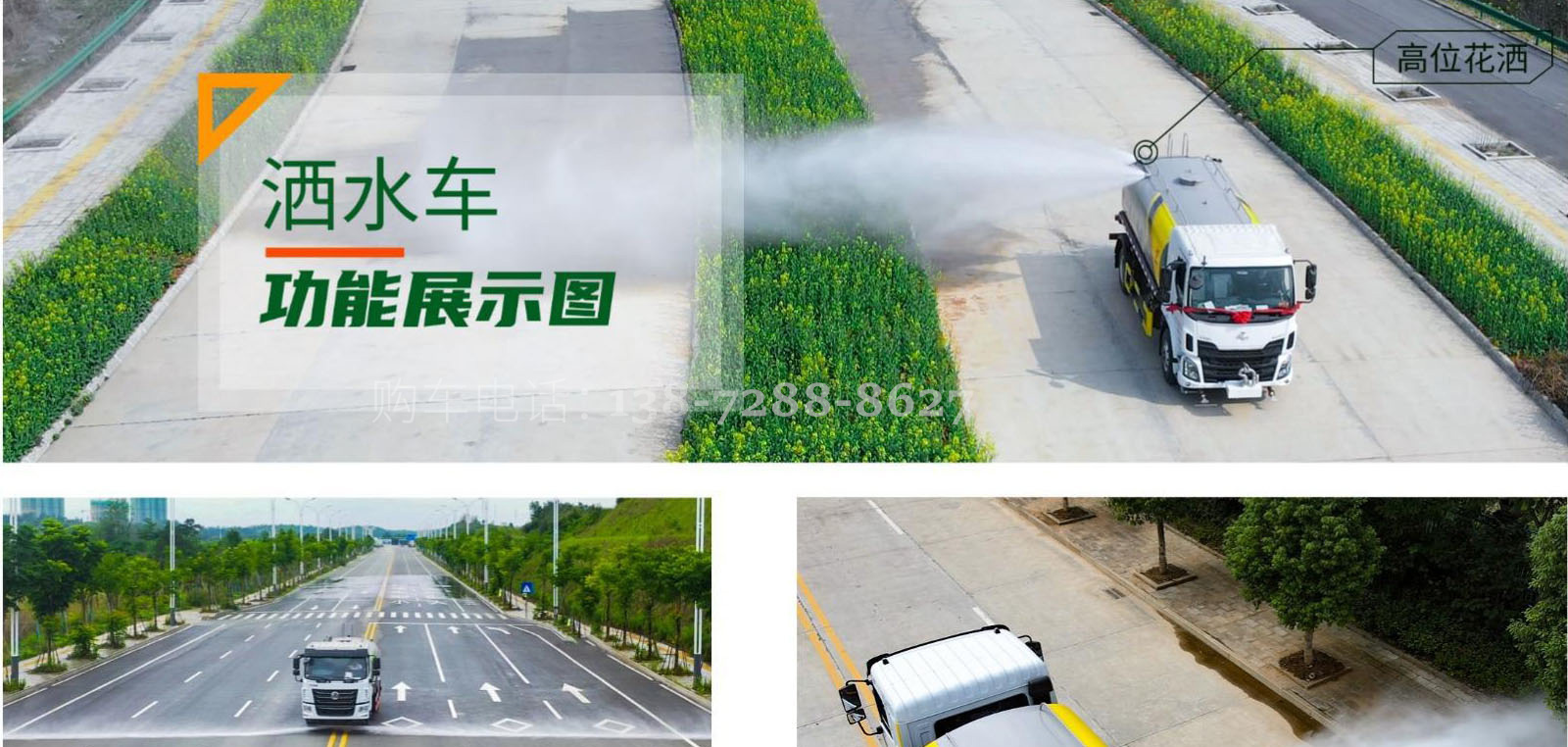

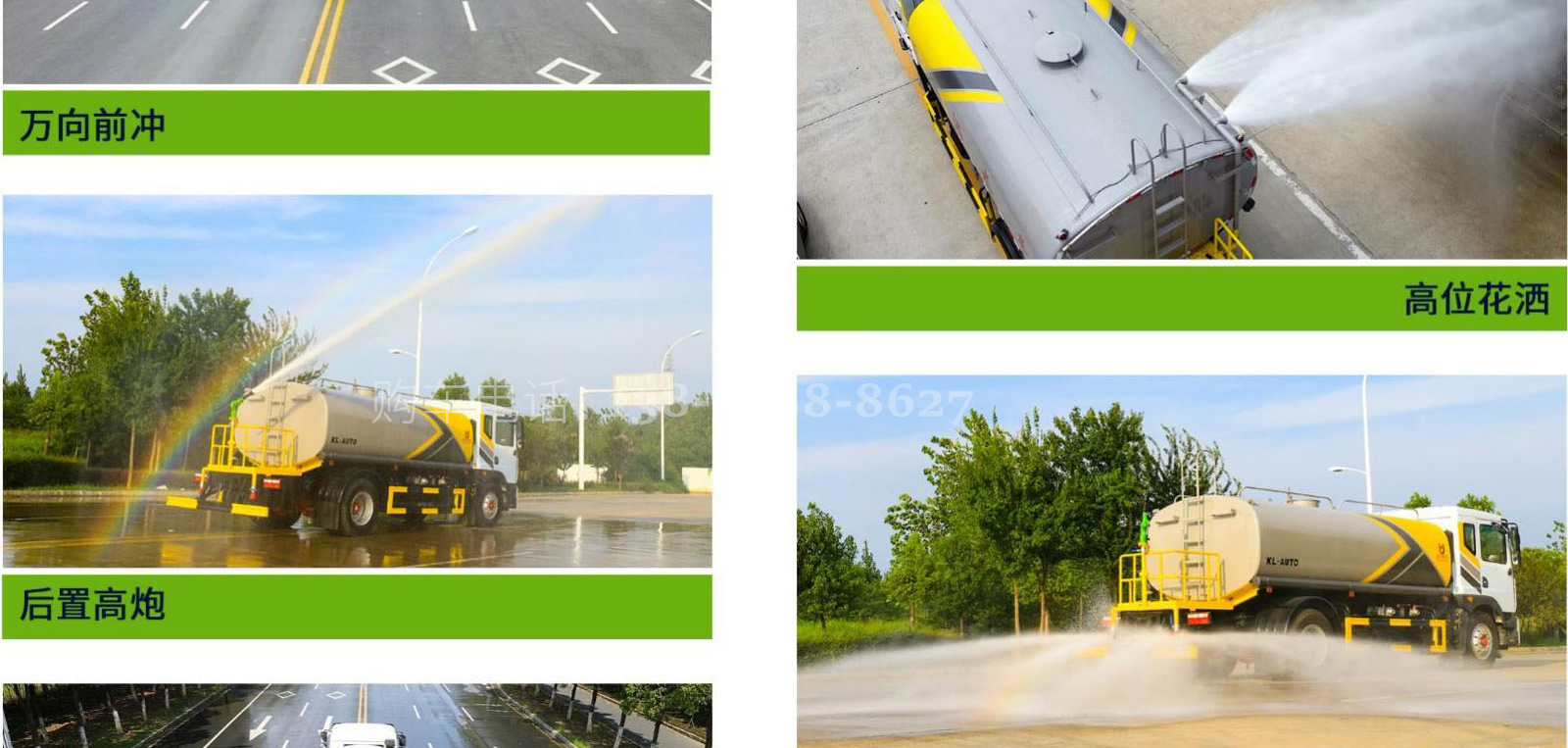

福田时代领航20吨洒水车,采用福田时代领航6×2(前四后四)底盘改装,也称前四后四洒水车、小三轴洒水车等,该车罐体有效容积20立方米,常规功能:前冲、后洒、侧喷、后置式工作平台、平台上有高压水炮(可360°旋转,可调成柱状最大射程35米,也可调成雾状最大射程15米,可调成:直冲状、大雨、中雨、小雨、毛毛雨),配备优质大功率专用洒水泵,取力器,杂物过滤网,国标通用65型消防接口(可通过消防栓加水)、1套自流球阀系统(可自吸自排,可从河里或池塘抽水到罐体,最大吸程7米),2根引水钢丝胶管。水泵、取力器、球阀、滤网均为国家标准产品,主管道加粗,法兰垫、法兰盘加厚,万向前冲,大通径球阀,具有性能优良,工作可靠、效率高、流量大、维修方便等特点。
主要参数
外形尺寸:9630,10130,9780×2550,2500,2450×3150(mm)
最大总质量:24500 (kg)
整备质量:8700,9130 (kg)
额定质量:15605,15175 (kg)
前悬/后悬:1260/2970,1260/3470,1260/3120(mm)
接近/离去角:20/10,20/8 °
最高车速:90 km/h
作业宽度: ≥15米
作业速度:5~10KM/h
底盘参数
底盘型号:BJ1244VNPFB-01
驱动形式:6×2(前四后四)
驾驶室:福田时代领航(3人)
轴 距:1800+3600mm
变速箱:法士特8档
轮 胎:10.00R20钢丝胎
其 他:带多功能方向盘、空调、电动门窗、中控锁、遥控钥匙。
发动机
发动机型号:潍柴220马力(WP8.350E61)
功率/排量: 162kw / 4.58L
额定转速: 2300rpm
最大扭矩: 850N.m
最大扭矩转速: 1200-1800rpm
综合燃油消耗值: 31.3L/100km

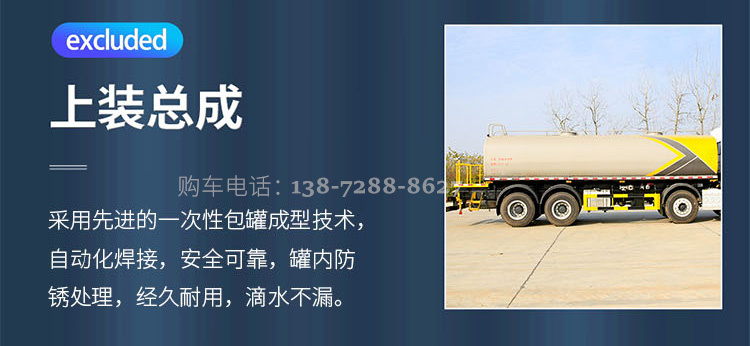

罐 体
容积:20立方米
尺寸:6500×2350×1550(mm)
材质:Q235碳钢
厚度:国标5mm
封头厚度:国标5mm
防波板厚度/个数:3mm/2
检测人孔:1个

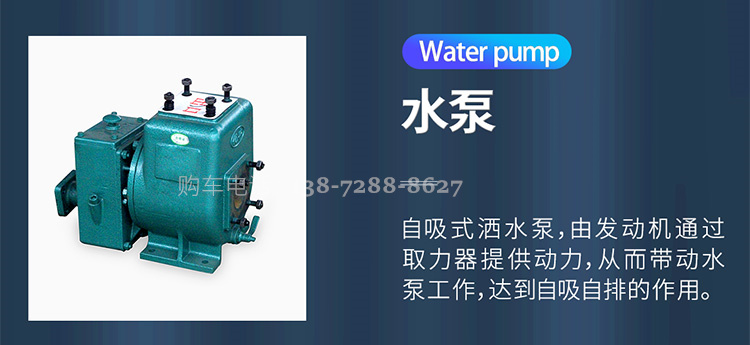

洒 水 泵
型号:80QZ60/90(可选天亿、金龙、亿丰、龙王、威龙)
流量:60m3/h
扬程:90m
输入轴转速:1180(r/min)
轴功率:22.5(kw)
垂直吸程:7(m)

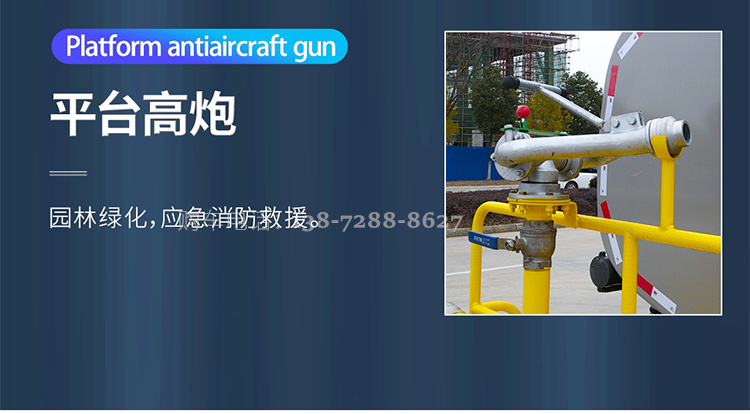

洒 水 炮
射程:≥35m
工作压力:0.6MPA
流量:≥52~75L/Min
水平/垂直旋转角度:360°/90°
可调节类型:可调直冲状、大雨、中雨、毛毛雨
水路系统
管路:镀锌钢管、油漆

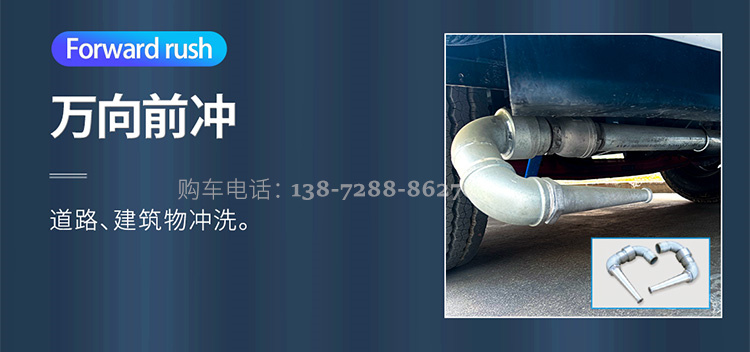

前冲:圆锥喷嘴2个(铝合金)
冲洗宽度:≥15米

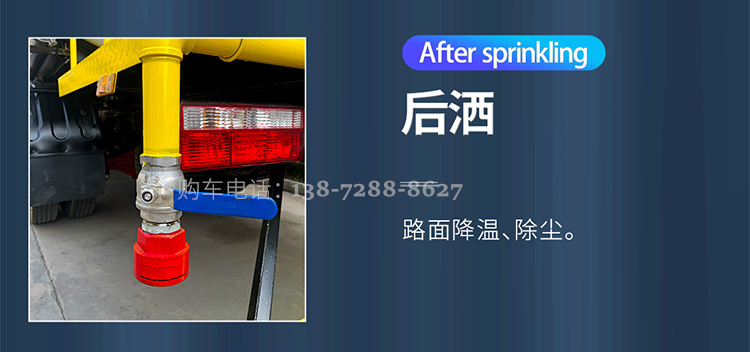

后洒:2个(铝合金)
洒水宽度:≥12米
侧喷:莲蓬喷头2个(铝合金)

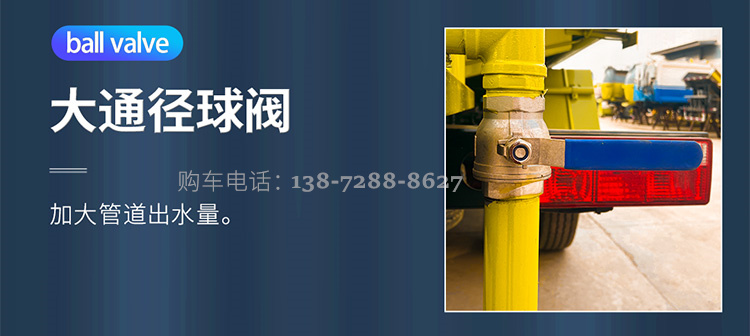

球阀:手动球阀(合金钢)
加水口:中式内扣式消防栓接口(铝合金)
取力器,传动轴:与变速箱,水泵匹配
工作平台:碳钢
管箱:罐体左右两侧各1个(2个PVC管),长度与罐体等长,横截面为圆形
选装:
1、选装前置鸭子嘴及对冲形式;
2、选装雾炮机组用于喷雾降尘或喷洒消毒液;
3、选装气动控制阀驾驶室内控制;
4、选装尾部箭头灯;
罐体容积 | 20立方米 |
---|---|
罐体尺寸 | 6500×2350×1550(mm) |
整车尺寸 | 9630,10130,9780×2550,2500,2450×3150(mm) |
发动机 | 潍柴220马力/162kw/4.58L |
整车参数
车辆名称 | 绿化喷洒车 |
---|---|
车型类别 | 专用车 |
外形尺寸 | 10630,10280,10130,9780,9630 x 2550,2500,2450 x 3150 |
货厢尺寸 | x x |
额载质量 | 15605,15175 |
整备质量 | 8700,9130 |
总质量 | 24500 |
前悬/后悬 | 1260/2970,1260/3470,1260/3120 |
接近/离去角 | 20/10,20/8 |
驾驶室准乘人数 | 3 |
最高车速 | 90 |
发动机
燃料种类 | 柴油 | |
---|---|---|
排放标准 | GB17691-2018国Ⅵ | |
型号 | 功率 | 排量 |
WP4.6NQ220E61 YCK05240-60 | 162 176 |
4580 5132 |
底盘参数
底盘型号 | BJ1244VNPFB-01 |
---|---|
底盘名称 | 载货汽车底盘 |
轴数 | 3 |
轴距 | 1800+3600,1800+3000,1800+2800,1800+2600 |
轮胎数 | 8 |
轮胎规格 | 10.00R20 18PR,11R22.5 18PR,275/80R22.5 18PR |
前轮距 | 1760/1760,1800/1800 |
后轮距 | 1740,1725 |
弹簧片数 | 10/10/12+9,10/10/10+9 |
其它
ABS型号为CM4XL-4S/4M,生产厂家为广州瑞立科密汽车电子股份有限公司;随底盘选装选装新风格前格栅.选装前部logo.选装新前格栅及新logo.选装新款前格栅,新款保险杠,新造型前雾灯;选装油箱电瓶安装位置,选装前部不带电子水炮.选装高位花洒,选装箭头灯,选装工具箱,选装后对冲,选装气动球阀,选装前置鸭嘴阀样式,选装后喷雾装置,选装尾部平台管道样式,选装附件安装位置;选装前部加装电子水炮时前伸为500mm.侧后防护情况:侧防护采用Q235B,螺栓连接;后防护采用Q235B,螺栓连接,后防护截面高度尺寸150mm,截面宽度尺寸50mm,下边缘离地高度480mm;罐体有效容积15.97立方米,罐体外形尺寸(长×长轴×短轴)mm: 6500×2350×1550,运输介质:丙酮水溶液,密度:950千克/立方米;专用功能及装置:主要专用装置为水罐及喷洒装置,用于绿化喷洒作业.仅采用1800+3600mm轴距,整车长度/前悬/后悬/前伸对应关系(mm):9630/1260/2970/0,10130/1260/3470/0,9780/1260/3120/0,10130/1260/2970/500,10630/1260/3470/500,10280/1260/3120/500. |
