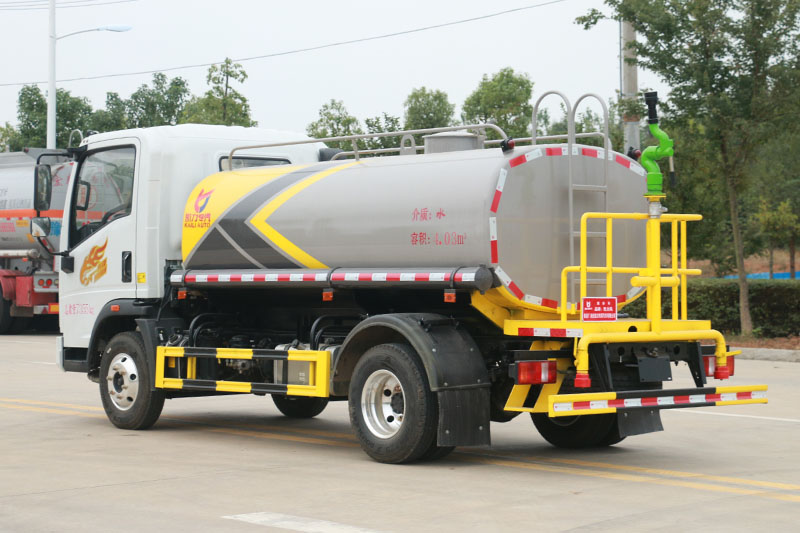

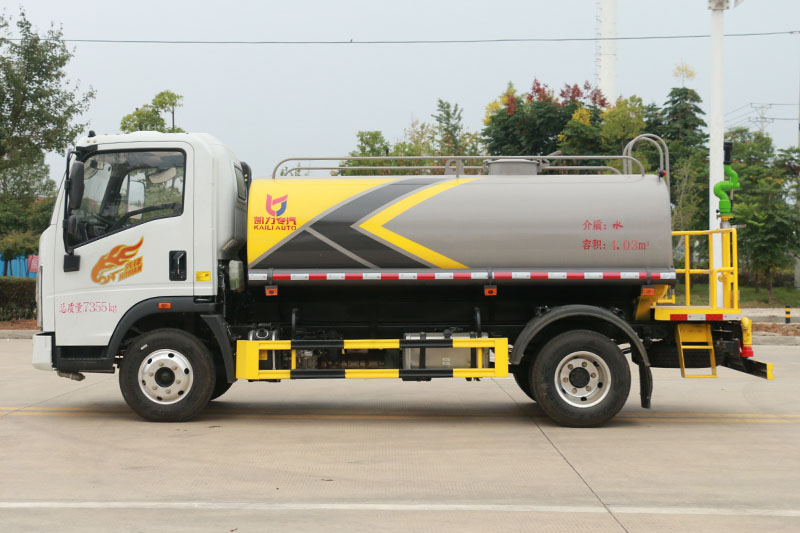

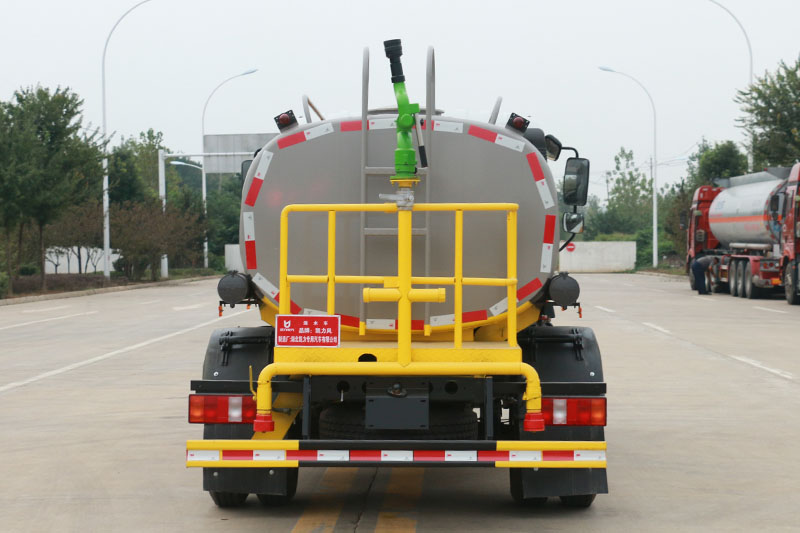

重汽豪曼5吨洒水车
重汽豪曼5吨洒水车是在重汽豪曼底盘基础上改装的一款有效容积5立方米的洒水车，常规配置有万向前冲、后洒、侧喷、后平台S型高炮、自流阀、消防接头、滤网、喷头、带自吸自排等功能，常用于园林绿化、公路养护、送水运水等，紧急情况下也可用于消防应急救援。
| 罐体有效容积 | 5立方米 |
| 罐体尺寸 | 3400×1580×1080(mm) |
| 整车尺寸 | 5955×2100×2400(mm) |
| 发动机 | 潍柴130马力/96kw/2.289L排量 |
| 前冲洒水宽度 | 前冲可达15米 |
| 后平台绿化高炮 | 扬程可达25~30米，高炮可360度旋转 |
| 洒水泵 | 大功率专用洒水泵，垂直吸程6米 |
| 常规功能配置 | 前冲、后洒、侧喷、后平台S型绿化洒水炮、消防接口 |
重汽豪曼5吨洒水车是在重汽豪曼底盘基础上改装的一款有效容积5立方米的洒水车，常规配置有万向前冲、后洒、侧喷、后平台S型高炮、自流阀、消防接头、滤网、喷头、带自吸自排等功能，常用于园林绿化、公路养护、送水运水等，紧急情况下也可用于消防应急救援。
| 整车 | 车辆名称 | 重汽豪曼5吨洒水车 | |
| 外形尺寸 | 5995×2100×2400(mm) | ||
| 总质量 | 7355kg | ||
| 整备质量 | 3320kg | ||
| 额载质量 | 3905，3840kg | ||
| 前悬/后悬 | 1175/1500 | ||
| 接近/离去角 | 20/15° | ||
| 最高车速 | 89km/h | ||
| 作业宽度 | ≥15米 | ||
| 作业速度 | 5～10KM/h | ||
| 底盘 | 底盘品牌 | 重汽豪曼 | |
| 底盘型号 | ZZ1078F17FB0 | ||
| 驾驶室 | 单排 | ||
| 准乘人数 | 2，3人（含驾驶员） | ||
| 轴距 | 3280mm | ||
| 变速箱 | 5档（手动） | ||
| 轮胎 | 7.00R16LT 14PR | ||
| 前/后轮距 | 1605/1520 | ||
| 钢板弹簧片数 | 8/9+7 | ||
| 采用重汽豪曼ZZ1078F17FB0车身，配置WP2.3NQ130E61潍柴130马力发动机，国六排放标准，3280/3360mm轴距，7.00钢丝胎，豪沃8档，原厂空调，电动升降玻璃。 | |||
| 发动机 | 型号 | 潍柴130马力（WP2.3NQ130E61） | |
| 厂家 | 潍柴动力股份有限公司 | ||
| 功率/排量 | 96kw/2.289L | ||
| 额定转速 | 3200rpm | ||
| 最大扭矩 | 380N.m | ||
| 最大扭矩转速 | 1600~2400rpm | ||
| 汽缸 | 4缸直列 | ||
| 发动机形式 | 四气门、高压共轨、增压中冷 | ||
| 上装 | 罐 体 | 容积 | 有效容积5立方米(公告容积4.03立方米) |
| 尺寸 | 3400×1580×1080(mm) | ||
| 材质 | Q235碳钢 | ||
| 厚度 | 国标4mm | ||
| 洒 水 泵 | 型号 | 65QZ-40/50 | |
| 流量 | 40m3/h | ||
| 扬程 | 50m | ||
| 输入轴转速 | 1080（r/min） | ||
| 轴功率 | 10.05（kw） | ||
| 垂直吸程 | 6（m） | ||
| 洒 水 炮 | 射程 | ≥25~30m | |
| 工作压力 | 0.6MPA | ||
| 流量 | ≥52~75L/Min | ||
| 水平/垂直旋转角度 | 360°/90° | ||
| 可调节类型 | 可调直冲状、大雨、中雨、毛毛雨 | ||
| 前冲 | 前冲洒水宽度 | 前冲可达到 15 米 | |
| 标配 | 万向前冲、后洒、侧喷、后平台S型高炮、自流阀、消防接头、滤网、喷头、带自吸自排。 | ||
| 选配 | 1、大鸭嘴前冲喷头，万向前冲球阀；2、选装气动球阀驾驶室内控制；3、选装自动洒水炮；4、选装LED箭头灯，长条警灯；5、选装食品级304不锈钢罐体；6、选装尾部加大平台雾炮机组； | ||
| ＊注：此参数为厂家标配，可根据客户需求定制。 | |||
| 罐体有效容积 | 5立方米 |
|---|---|
| 罐体尺寸 | 3400×1580×1080(mm) |
| 整车尺寸 | 5955×2100×2400(mm) |
| 发动机 | 潍柴130马力/96kw/2.289L排量 |
| 前冲洒水宽度 | 前冲可达15米 |
| 后平台绿化高炮 | 扬程可达25~30米，高炮可360度旋转 |
| 洒水泵 | 大功率专用洒水泵，垂直吸程6米 |
| 常规功能配置 | 前冲、后洒、侧喷、后平台S型绿化洒水炮、消防接口 |
整车参数
| 车辆名称 | 洒水车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 5955,5890,5910,6060,6080,6125 x 2100 x 2400,2500,2700 |
| 货厢尺寸 | x x |
| 额载质量 | 3905,3840 |
| 整备质量 | 3320 |
| 总质量 | 7355 |
| 前悬/后悬 | 1175/1500,1130/1500,1110/1500,1175/1670,1130/1670,1110/1670 |
| 接近/离去角 | 20/15,20/13 |
| 驾驶室准乘人数 | 2,3 |
| 最高车速 | 89 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
WP2.3NQ130E61 D25TCIF1 WP3NQ160E61 WP2.5NQ160E61 WP2.5NQ150E61 YN25PLUS1 YN25PLUS2 YN25PLUS160A YN25PLUS160B YN25PLUS160C D25Pro D25Pro-170 WP2.5NQ170E62 WP2.5NQ180E62 | 96 110 118 118 110 105 101 114 114 101 118 122.5 125 132 |
2289 2499 2970 2490 2490 2499 2499 2499 2499 2499 2499 2499 2493 2493 |
底盘参数
| 底盘型号 | ZZ1078F17FB0 |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3280,3360,3600,3650,3800 |
| 轮胎数 | 6 |
| 轮胎规格 | 7.00R16LT 14PR,7.50R16LT 14PR,8.25R16LT 14PR |
| 前轮距 | 1605,1625,1730,1800,1825,1770 |
| 后轮距 | 1520,1540,1595,1615,1695,1790,1570,1720,1810 |
| 弹簧片数 | 3/5+3,3/3+2,8/9+6,11/9+7,9/12+9,11/11+7,9/10+8,4/6+7,8/9+7 |
其它
| ABS型号:CM3XL-4S/3M(4SF);XH-KQ4S3M-E01;ABS生产企业:广州瑞立科密汽车电子股份有限公司;广州市西合汽车电子装备有限公司;发动机净功率值:WP2.3NQ130E61/92kW;选装描述:随底盘选装驾驶室,选装前置鸭嘴,选装尾部平台管道样式,选装水炮样式,选装高位花洒,选装气动阀,选装工具箱,随底盘选装驾驶室,选装油箱、尿素罐、蓄电池、储气罐安装位置,后部选装箭头灯,该箭头灯只在作业状态下使用;侧后防护情况:侧防护材料采用Q235B,连接方式螺栓连接,后防材料采用Q235B,断面尺寸(mm):120×50,连接方式焊接,下边缘离地高度400mm;罐体尺寸(长×长轴×短轴mm):3400×1580×1080;3400×1600×1100,罐体总容量4.03立方米,罐体有效容积3.84立方米;该车专用装置为水罐,主要用于城乡道路洒水的专用车辆.选装后防护螺栓连接,后防护离地高380mm. |

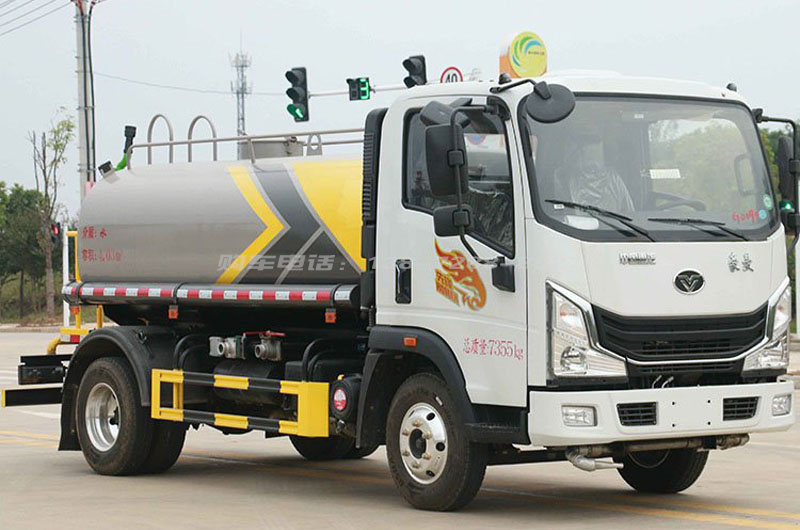

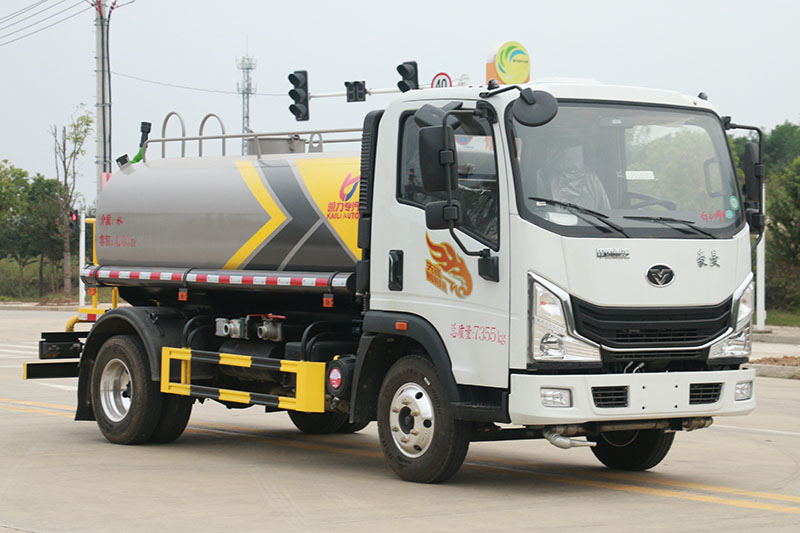

重汽豪曼5吨洒水车右45度图

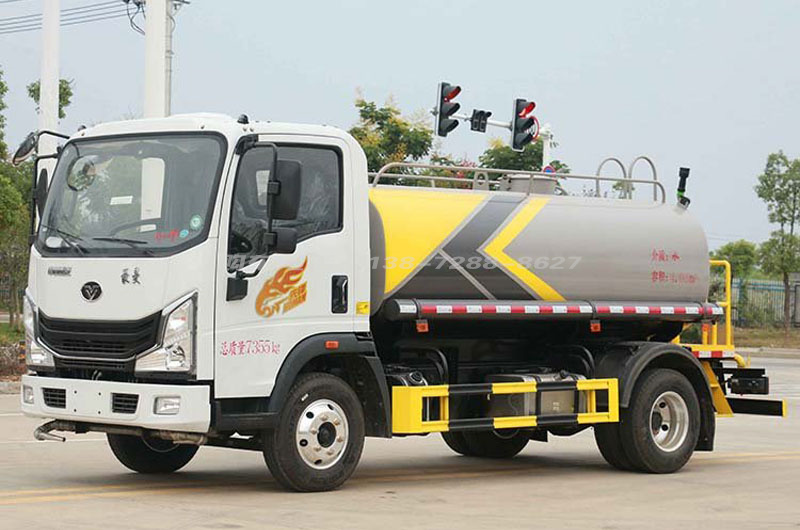

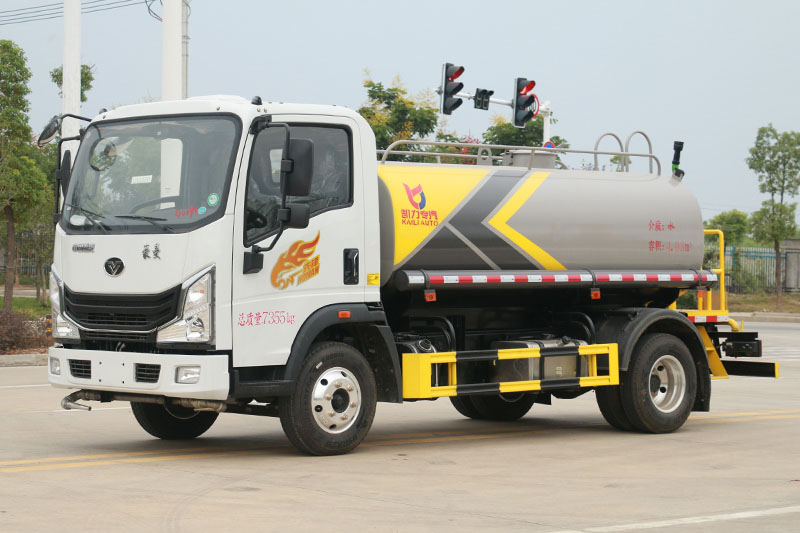

重汽豪曼5吨洒水车左45度图

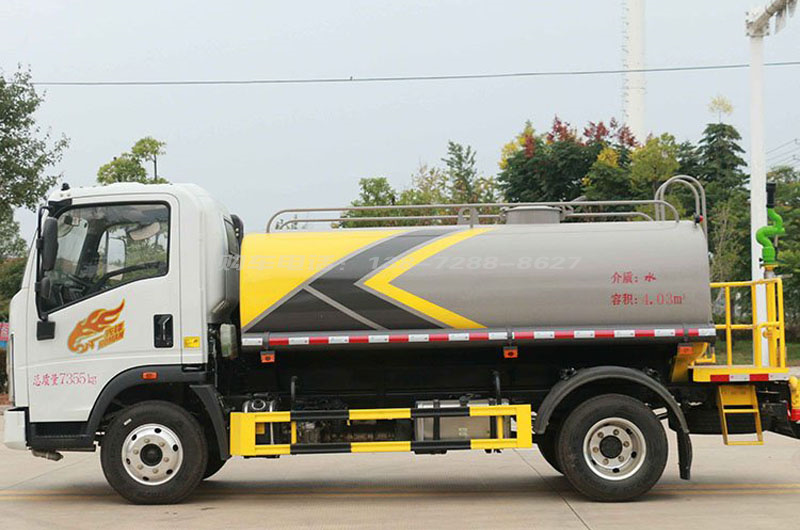

重汽豪曼5吨洒水车左侧图

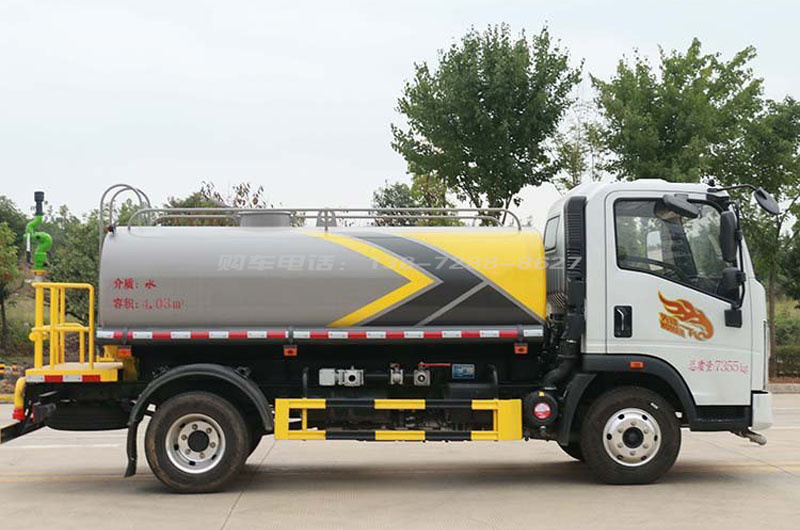

重汽豪曼5吨洒水车右侧图

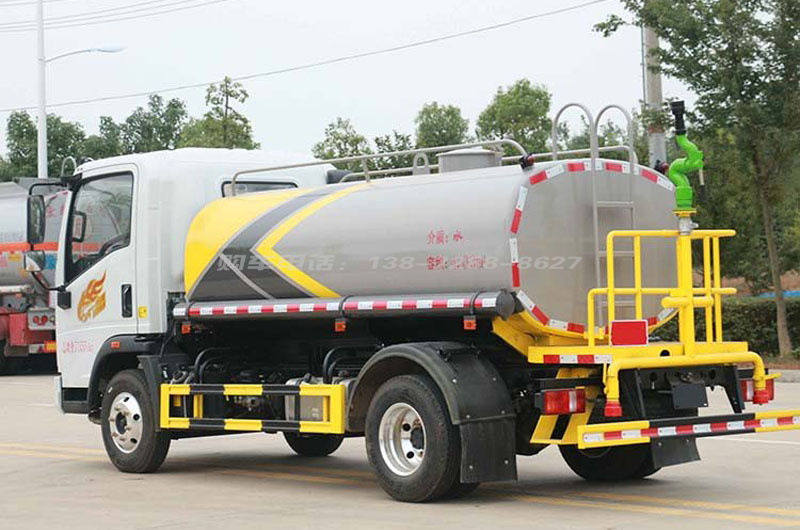

重汽豪曼5吨洒水车左后45度图
