五十铃5吨洒水车
五十铃5吨洒水车是一款有效容积5立方米的环卫绿化喷洒车，该车采用五十铃100P或600P驾驶室底盘改装，五十铃120马力发动机，常规功能配置有前冲、后洒、侧喷、后工作平台绿化高炮，可用于园林绿化、路面养护、送水运水等，加装雾炮装置还可以用于喷雾降尘，紧急情况下可用于应急消防救援使用。
| 罐体有效容积 | 5立方米 |
| 罐体尺寸 | 3400×1600×1100（mm） |
| 整车尺寸 | 5995×2000×2550(mm) |
| 发动机 | 五十铃120马力/88kw/2.999L排量 |
| 前冲洒水宽度 | 前冲可达15米 |
| 后平台绿化高炮 | 扬程可达25~30米，高炮可360度旋转 |
| 洒水泵 | 大功率专用洒水泵，垂直吸程6米 |
| 常规功能配置 | 万向前冲、后洒、侧喷、S型洒水高炮、消防接口 |
五十铃5吨洒水车是一款有效容积5立方米的环卫绿化喷洒车，该车采用五十铃100P或600P驾驶室底盘改装，五十铃120马力发动机，常规功能配置有前冲、后洒、侧喷、后工作平台绿化高炮，可用于园林绿化、路面养护、送水运水等，加装雾炮装置还可以用于喷雾降尘，紧急情况下可用于应急消防救援使用。
| 整车 | 车辆名称 | 五十铃5吨洒水车 | ||
| 外形尺寸 | 5995×2000×2550(mm) | |||
| 总质量 | 7300kg | |||
| 整备质量 | 3220kg | |||
| 额载质量 | 3950kg | |||
| 前悬/后悬 | 1015/1620 | |||
| 接近/离去角 | 24/13° | |||
| 最高车速 | 95km/h | |||
| 作业宽度 | ≥15米 | |||
| 作业速度 | 5～10KM/h | |||
| 底盘 | 品牌 | 五十铃 | ||
| 底盘型号 | QL1070BUHACY |
|||
| 驾驶室 | 五十铃100P | 五十铃600P | ||
| 准乘人数 | 2人（含驾驶员） | |||
| 轴距 | 3360mm | |||
| 变速箱 | 五十铃5档（手动） | |||
| 轮胎 | 7.00R16 | |||
| 前/后轮距 | 1504/1425 | |||
| 钢板弹簧片数 | 8/6+5 | |||
| 可选五十铃100P或600P驾驶室底盘，五十铃4KH1CN6LB发动机，国六排放，120马力，88KW，五十铃MSB五档变速器，带空调，方向助力，多功能液晶仪表盘，前桥2.5吨，后桥4.8吨，带ABS，7.00R16轮胎，气刹。 | ||||
| 发动机 | 型号 | 五十铃120马力（4KH1CN6LB） | ||
| 厂家 | 江铃汽车股份有限公司 | |||
| 功率/排量 | 88kw/2.999L | |||
| 汽缸数 | 4缸直列 | |||
| 最大扭矩 | 290N.m | |||
| 上装 | 罐 体 | 容积 | 最大约5立方米(公告容积4.44立方米) | |
| 尺寸 | 3400×1600×1100(mm) | |||
| 材质 | Q235碳钢 | |||
| 厚度 | 国标4mm | |||
| 洒 水 泵 | 型号 | 65QZ-40/50 | ||
| 流量 | 40m3/h | |||
| 扬程 | 50m | |||
| 输入轴转速 | 1080（r/min） | |||
| 轴功率 | 10.05（kw） | |||
| 垂直吸程 | 6（m） | |||
| 洒 水 炮 | 射程 | ≥25m | ||
| 工作压力 | 0.6MPA | |||
| 流量 | ≥52~75L/Min | |||
| 水平/垂直旋转角度 | 360°/90° | |||
| 可调节类型 | 可调直冲状、大雨、中雨、毛毛雨 | |||
| 标配 | 前冲、后洒、侧喷、后平台高炮、自流阀、消防接头、滤网、喷头、带自吸自排。 | |||
| 选配 | 1、大鸭嘴前冲喷头，万向前冲球阀；2、选装气动球阀驾驶室内控制；3、选装自动洒水炮；4、选装LED箭头灯，长条警灯；5、选装食品级304不锈钢罐体；6、选装尾部加大平台雾炮机组； | |||
|
＊注：此参数为厂家标配，可根据客户需求定制。 |
||||
| 罐体有效容积 | 5立方米 |
|---|---|
| 罐体尺寸 | 3400×1600×1100（mm） |
| 整车尺寸 | 5995×2000×2550(mm) |
| 发动机 | 五十铃120马力/88kw/2.999L排量 |
| 前冲洒水宽度 | 前冲可达15米 |
| 后平台绿化高炮 | 扬程可达25~30米，高炮可360度旋转 |
| 洒水泵 | 大功率专用洒水泵，垂直吸程6米 |
| 常规功能配置 | 万向前冲、后洒、侧喷、S型洒水高炮、消防接口 |
整车参数
| 车辆名称 | 绿化喷洒车 |
|---|---|
| 车型类别 | 专用作业车 |
| 外形尺寸 | 5995 x 2000 x 2550 |
| 货厢尺寸 | x x |
| 额载质量 | 3950 |
| 整备质量 | 3220 |
| 总质量 | 7300 |
| 前悬/后悬 | 1015/1620 |
| 接近/离去角 | 24/13 |
| 驾驶室准乘人数 | 2 |
| 最高车速 | 95 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
4KH1CN6LB 4KH1N6MD | 88 103 |
2999 2999 |
底盘参数
| 底盘型号 | QL1070BUHACY |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 2 |
| 轴距 | 3360 |
| 轮胎数 | 6 |
| 轮胎规格 | 7.00R16LT 14PR,7.00-16LT 14PR |
| 前轮距 | 1504 |
| 后轮距 | 1425 |
| 弹簧片数 | 8/6+5 |
其它
| 该车主要用于园林绿化,主要专用装置为喷洒总成和罐体;罐体有效容积为3.95立方米,罐体总容量为4.14立方米;介质:水,密度:1000千克/立方米;罐体外形尺寸(长×长轴×短轴)(mm):3400×1600×1100;侧防护及后下部防护装置均采用Q235A材质,均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm)380;ABS型号:APG3550500A,CM4YL,CM4XL-4S/4M;ABS生产企业:浙江亚太机电股份有限公司,广州瑞立科密汽车电子股份有限公司,广州瑞立科密汽车电子股份有限公司;发动机净功率值:87KW;随底盘选装驾驶室. |
五十铃5吨洒水车左前45度图
五十铃5吨洒水车右前45度图
五十铃5吨洒水车右侧图
五十铃5吨洒水车左后45度图

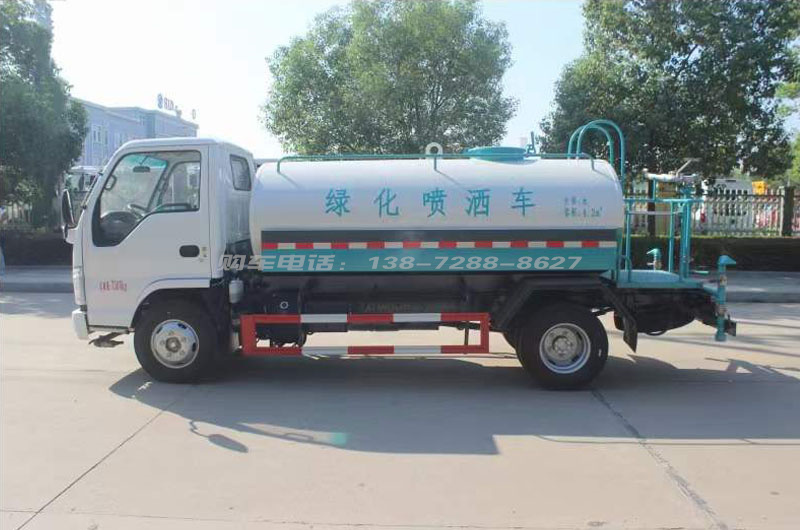

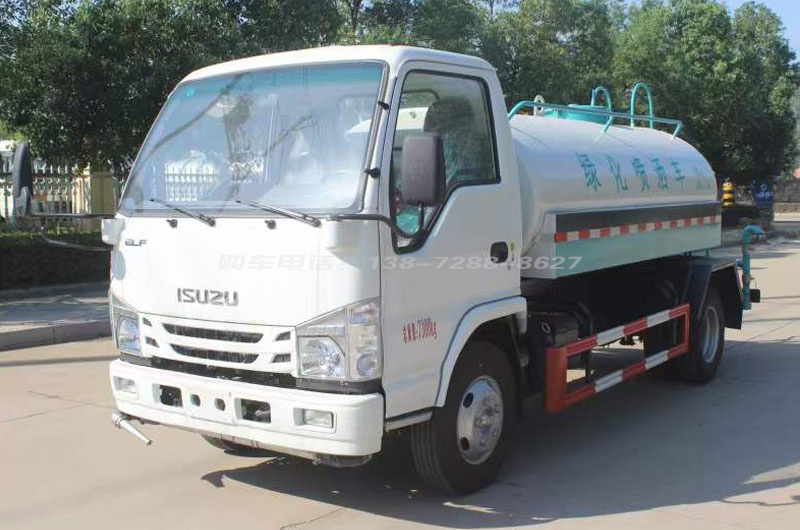

五十铃5吨洒水车(100P驾驶室)
