重汽豪沃4吨干粉消防车是一款单桥纯干粉消防车，该车装备2套2方干粉系统，总容积4立方米，有采用重汽豪沃消防车底盘改装，原装双排驾驶室，该车具有功率大、车速高、操作方便等特点；可广泛用于大中城市公安消防队、石油化工、厂矿企业、港口和码头等场所，可扑救大型油类火灾和一般物质火灾，是理想的中型消防设备。
整车主要参数
外廓尺寸：8630x2540x3680mm
最大总质量：19450kg
干粉量：2000L*2
最高车速：95km/h
干粉炮喷射率：30kg/s≤E＜35kg/s
干粉炮射程：≥35m
接近角/离去角：19°/ 11°
底盘主要参数
型号： ZZ5207TXFV471GF5 豪沃国Ⅵ消防车底盘
驱动型式：4×2
轴距：4700mm
最高车速：101km/h
发动机型号：MC07H.35-60
额定功率：257KW
净功率：254KW
总质量：20100kg
驾乘室
结构：平头、四开门双排驾驶室，后排座位选装4 具空气呼吸器支架。
座位设置：前排2 人(含驾驶员)+后排4 人。
设备：除原车设备外，加装有100W 警报器、警灯控制盒、取力器控制开关。
干粉系统

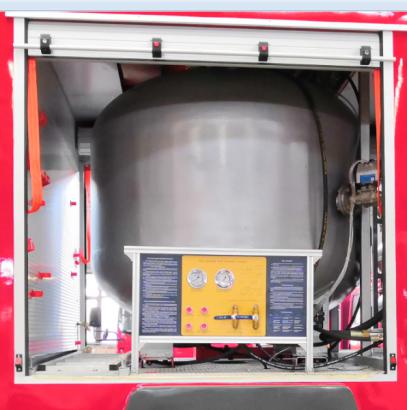

干粉罐：
材质: Q345R、Q345B
灭火剂干粉装载量(m³): 2*2
设计压力(MPa): 1.7
工作压力(MPa): 1.4
安全阀爆破压力(MPa)： 1.5

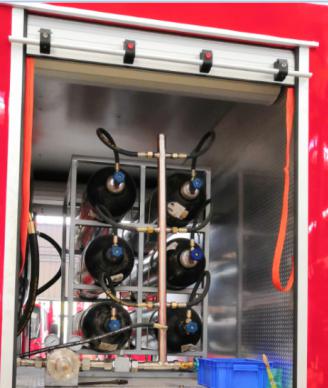

氮气钢瓶：
材质: 符合国家标准
容积(L): 70
压力(MPa): 15
数量(只): 12

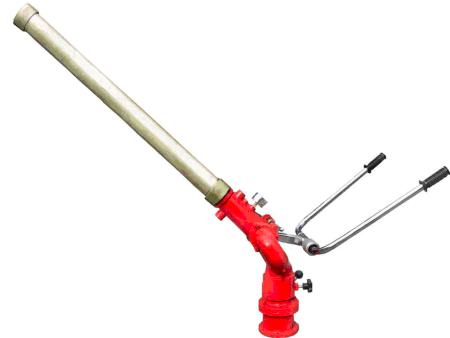

干粉炮：
型号： PF5～15/30
工作压力(MPa): 0.5-1.5
喷射率(kg/s)： 30kg/s≤E＜35kg/s
射程(m) ≥35
数量(只): 2
干粉枪：
数量(只): 2
喷射率(kg/s) ＞2.5
射程(m) ＞12
干粉卷盘：
胶管长(m) 30
数量(只): 2
控制方式
罐进气及粉枪出粉为气动阀门控制，其他阀门标配为手动，可选配气动控制。
电器系统
※ 驾驶室顶部配备1.6 米长排豪华红红LED 警灯。
※ 整车后顶部安装50W LED 消防探照灯1 个，360 度遥控转动。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有3 只红蓝爆闪灯及3 只侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，驾驶室、器材箱、泵房内均装有照明灯，并符合GB4785 规定。
※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表；电源总开关及器材箱灯开关等。
| 干粉罐容积 | 2方*2个干粉罐 |
|---|---|
| 干粉罐尺寸 | 1524×1409 |
| 干粉炮 | PF5～15/30 |
| 氮气瓶 | 70L×12个 |
| 整车尺寸 | 8630×2530×3800(mm) |
| 发动机 | 重汽350马力/257kw/7.36L排量 |
整车参数
| 车辆名称 | 干粉消防车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 8630 x 2530 x 3800 |
| 货厢尺寸 | x x |
| 额载质量 | 4000 |
| 整备质量 | 13000 |
| 总质量 | 17450 |
| 前悬/后悬 | 1430/2500 |
| 接近/离去角 | 19/11 |
| 驾驶室准乘人数 | 2+4 |
| 最高车速 | 100 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
MC07H.35-60 WP8.350E61 MC11.44-60 MC07.34-60 MC07.31-60 WP9H350E62 MC11.40-60 MC11.40-61 MC11.43-61 MC11.46-61 MC07H.35-61 | 257 257 327 251 228 257 297 297 319 341 254 |
7360 7800 10518 6870 6870 8800 10518 10518 10518 10518 7360 |
底盘参数
| 底盘型号 | ZZ5207TXFV471GF5 |
|---|---|
| 底盘名称 | 消防车底盘 |
| 轴数 | 2 |
| 轴距 | 4200,4500,4600,4700,5000,5600,5600 |
| 轮胎数 | 6 |
| 轮胎规格 | 315/80R22.5,12.00R20 |
| 前轮距 | 1950,2035 |
| 后轮距 | 1848,1860 |
| 弹簧片数 | 11/9+8,10/9+6,4/9+6,4/5,3/9+8,3/3+2 |
其它
| 干粉罐容积为4.0立方米,干粉罐Ⅰ容积:2.000立方米,干粉罐Ⅰ尺寸(直径×高):1524×1409mm;干粉罐Ⅱ容积:2.000立方米,干粉罐Ⅱ尺寸(直径×高):1524×1409mm.整体式侧防护结构,后防护装置材料:Q235A,截面尺寸(宽×高):60×120mm,与车辆连接方式:螺栓连接,后防护离地高度:455mm.ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300.主要专用装置有干粉系统。 |

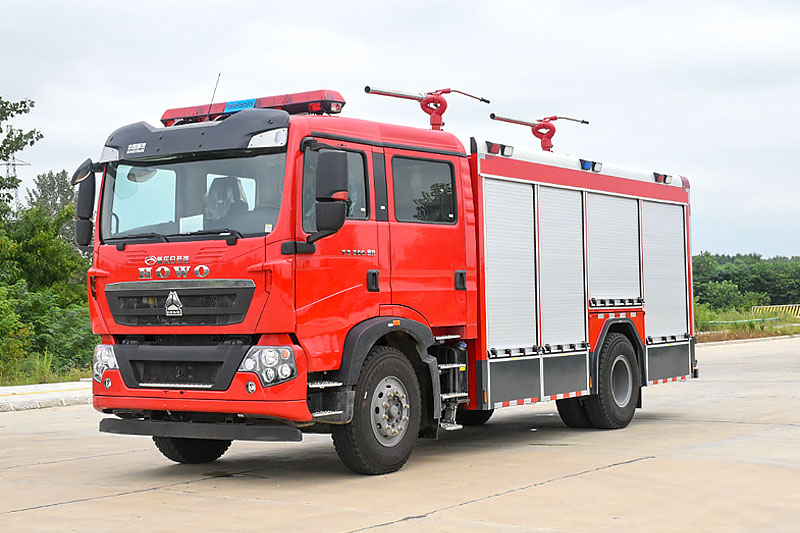

重汽豪沃4吨干粉消防车左前45度图

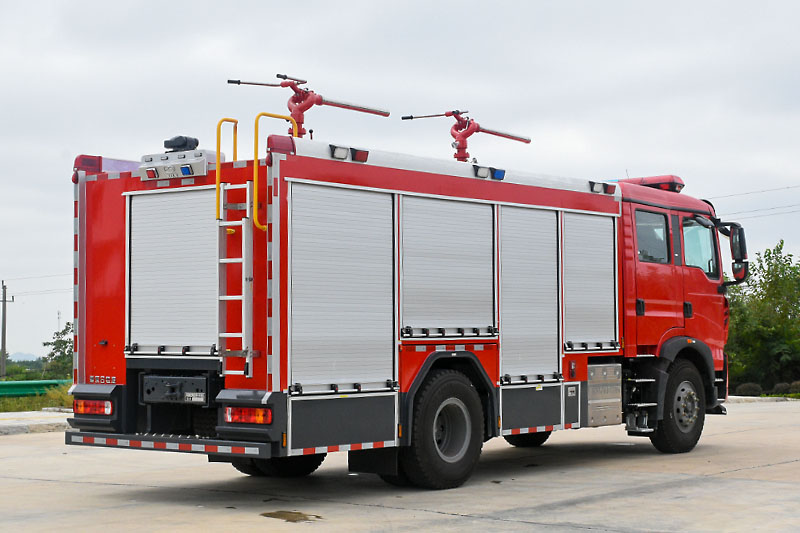

重汽豪沃4吨干粉消防车右后45度图
