五菱新能源纯电动钩臂垃圾车(3方)
五菱新能源纯电动钩臂垃圾车是在五菱纯电动载货汽车底盘基础上改装的一款零排放垃圾车，也称车厢可卸式垃圾车、拉臂式垃圾车。该车最大提升能力1500kg，可配多个3方垃圾箱使用，液压完成垃圾箱的上箱+下箱+锁紧+自卸作业，实现一车配多箱的循环转运。适用于市政环卫、物业管理、大型厂、工矿等各种场所生活垃圾的清运。
| 外形尺寸 | 4520x1610x1990,2020mm |
| 钩起能力 | 1~1.5T |
| 驱动电机额定功率 | 30KW |
| 峰值功率 | 60KW |
| 储能装置种类 ： | 磷酸铁锂蓄电池 |
| 电池品牌及容量 | 宁德时代41.86kwh |
| 续航里程 | 245km |
五菱新能源纯电动钩臂垃圾车是在五菱纯电动载货汽车底盘基础上改装的一款零排放垃圾车，也称车厢可卸式垃圾车、拉臂式垃圾车。该车最大提升能力1500kg，可配多个3方垃圾箱使用，液压完成垃圾箱的上箱+下箱+锁紧+自卸作业，实现一车配多箱的循环转运。适用于市政环卫、物业管理、大型厂、工矿等各种场所生活垃圾的清运。
五菱新能源纯电动钩臂垃圾车采用五菱GXA1032DBEV1型电动底盘改装，驱动电机额定功率：30KW，峰值功率：60KW，储能装置种类：磷酸铁锂蓄电池，配有ABS系统。该垃圾车的收运方式是目前广泛采用的垃圾收运方式，可以实现一车多厢，大大降低了配备成本和空间等等；其专用装置的功能以车辆蓄电池为动力，通过液压电机来实现电控。车辆的厢体采用优质碳素钢板全密封焊接结构，具有强度高、重量轻、密封严、不产生 二次污染等优点。
配套垃圾箱容积：约3方
整车尺寸：4520*1610*1990/2020mm
额定载质量：860kg
总质量：2690kg
【底盘配置】
轴距：3050mm
电池品牌及容量：宁德时代 41.86kwh
续航里程：245km
电机型号：TZ180XSIN101苏州汇川
功率：60kw82马力
最高时速：90km/h
其它：电子助力，空调，中控锁，电动门窗，遥控钥匙，倒车雷达,ABS。
【上装配置】
1-1.5吨钩起能力，12兆帕系统压力，12V控制电压，20L液压油箱容积，导轨宽度900MM，钩箱时间45S，钩心高度1000MM，钩心到后滚轮距离1850MM，配套2.5-3立方垃圾箱
| 名称 | 参数 | 备注 |
| 钩起能力 | 1~1.5T | |
| 系统压力 | 12Mpa | |
| 设备自重 | kg | |
| 控制电压 | 12V | |
| 钩臂伸缩量 | - | |
| 油泵排量 | 10(min/L) | |
| 液压油箱容积 | 20L | |
| 钩箱时间 | 45S | |
| 钩心高度 | 1000mm | |
| 钩心到后滚轮距离 | 1850mm | |
| 导轨宽度 | 900mm |
可选配套垃圾箱
| 产品名称 | 勾臂式垃圾箱 | 箱体形状 | 圆弧形 |
| 箱体容积 | 2.5~3方 | 箱体颜色 | 根据要求喷漆 |
| 箱体外形 | 2*1.5*1米 | 箱体喷字 | 根据要求喷绘 |
| 材质 | 武钢产优质碳钢 | 厚度 | 边1.5底1.5 |
| 选装防腐 | 箱体经防腐化处理，喷涂防锈底漆、中间漆、面漆，有效隔离空气防止锈蚀，内部防锈漆（可做环氧树脂或电泳工艺） | ||
| 标配 | 密封箱体，槽钢加固，带铸铁滚轮，顶部双开口，带撑杆 | ||
| 外形尺寸 | 4520x1610x1990,2020mm |
|---|---|
| 钩起能力 | 1~1.5T |
| 驱动电机额定功率 | 30KW |
| 峰值功率 | 60KW |
| 储能装置种类 ： | 磷酸铁锂蓄电池 |
| 电池品牌及容量 | 宁德时代41.86kwh |
| 续航里程 | 245km |
整车参数
| 车辆名称 | 纯电动车厢可卸式垃圾车 |
|---|---|
| 车型类别 | 专用车 |
| 外形尺寸 | 4520 x 1610 x 1990,2020 |
| 货厢尺寸 | x x |
| 额载质量 | 860 |
| 整备质量 | 1700 |
| 总质量 | 2690 |
| 前悬/后悬 | 545/925 |
| 接近/离去角 | 31/17 |
| 驾驶室准乘人数 | 2 |
| 最高车速 | 90 |
发动机
| 燃料种类 | 纯电动 | |
|---|---|---|
| 排放标准 | GB18352.6-2016国Ⅵ | |
| 型号 | 功率 | 排量 |
TZ180XSIN102 | 60 |
底盘参数
| 底盘型号 | GXA1032DBEV1 二类 广西汽车集团有限公司 |
|---|---|
| 底盘名称 | 专用车 |
| 轴数 | 2 |
| 轴距 | 3050 |
| 轮胎数 | 4 |
| 轮胎规格 | 175/75R14C |
| 前轮距 | 1386 |
| 后轮距 | 1408 |
| 弹簧片数 | -/6 |
其它
| 1.ABS型号:RL-1;ABS生产企业:瑞立集团瑞安汽车零部件有限公司;2.该车用于垃圾的收集清运,主要专用装置为勾臂;整备质量包含:三角垫木,随车工具;3.随底盘选装不同驾驶室前脸;选装勾臂结构,选装后部锁紧结构;4.储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:宁德时代新能源科技股份有限公司;5.电机种类/电机型号/生产企业:永磁同步电机/GXA1032DBEV1/苏州汇川联合动力系统有限公司;驱动电机额定功率/峰值功率:30kW/60kW;电机控制器型号/生产企业:KTZ33X26S330/苏州汇川联合动力系统有限公司;6.该车型选装可直接供电ETC车载装置. |

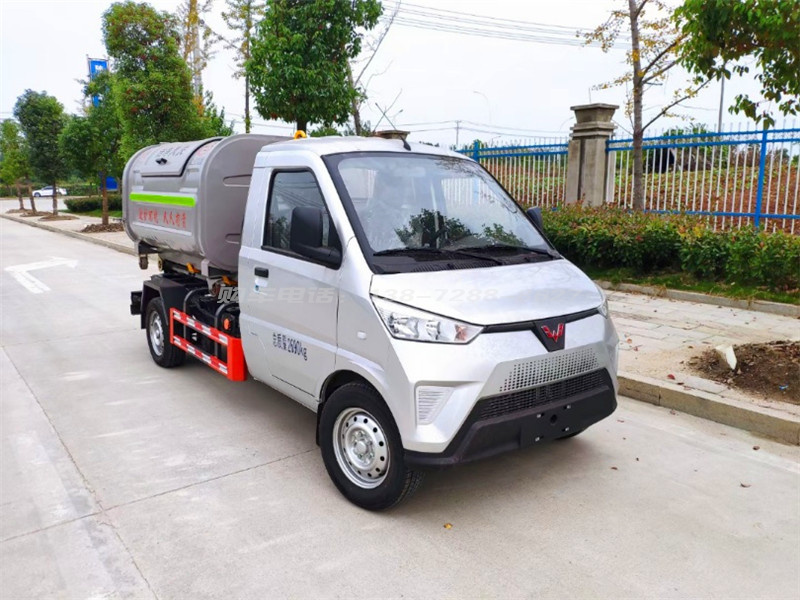

五菱新能源纯电动钩臂垃圾车图片1

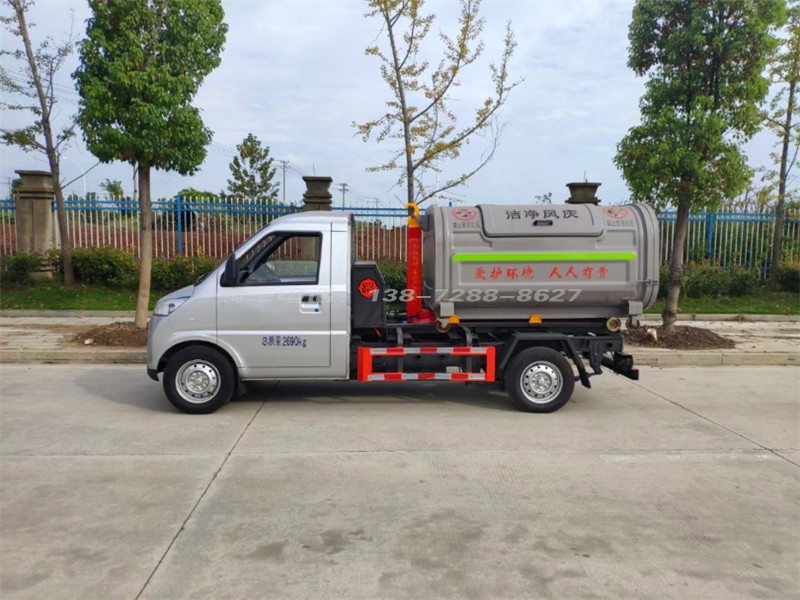

五菱新能源纯电动钩臂垃圾车图片2

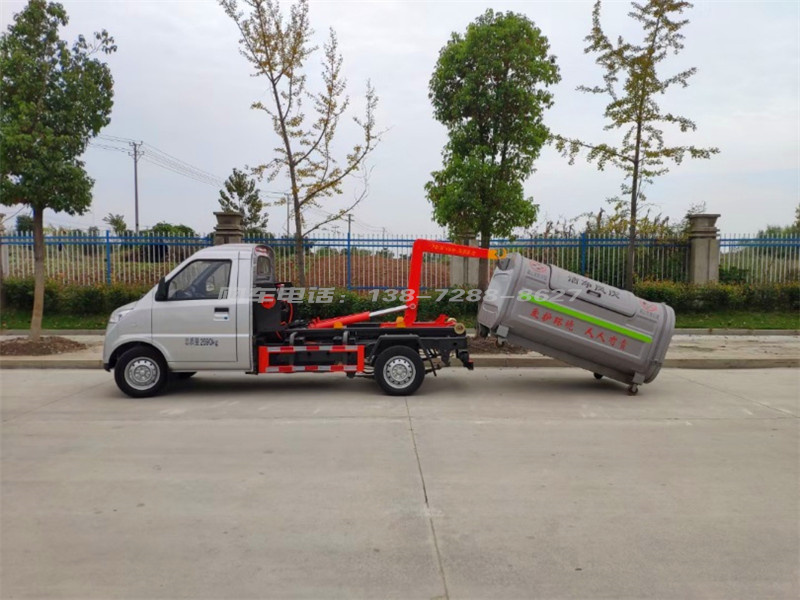

五菱新能源纯电动钩臂垃圾车图片3

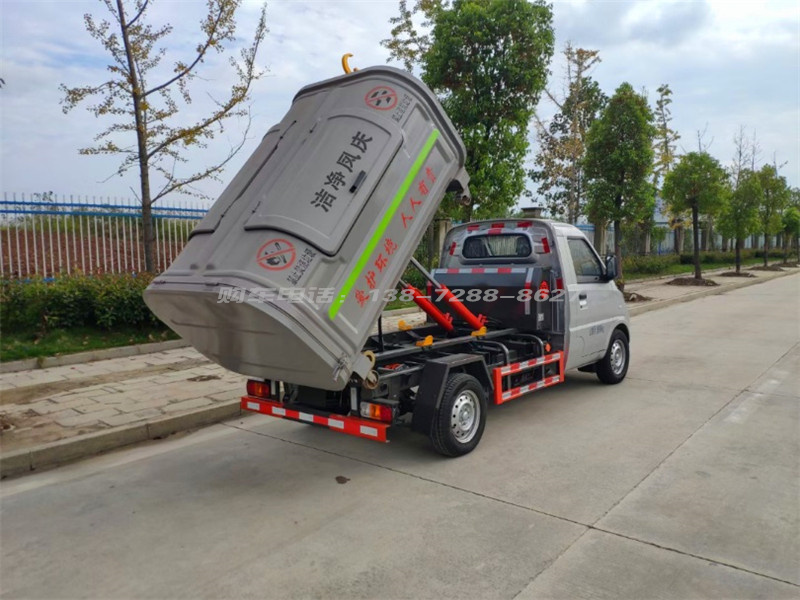

五菱新能源纯电动钩臂垃圾车图片4

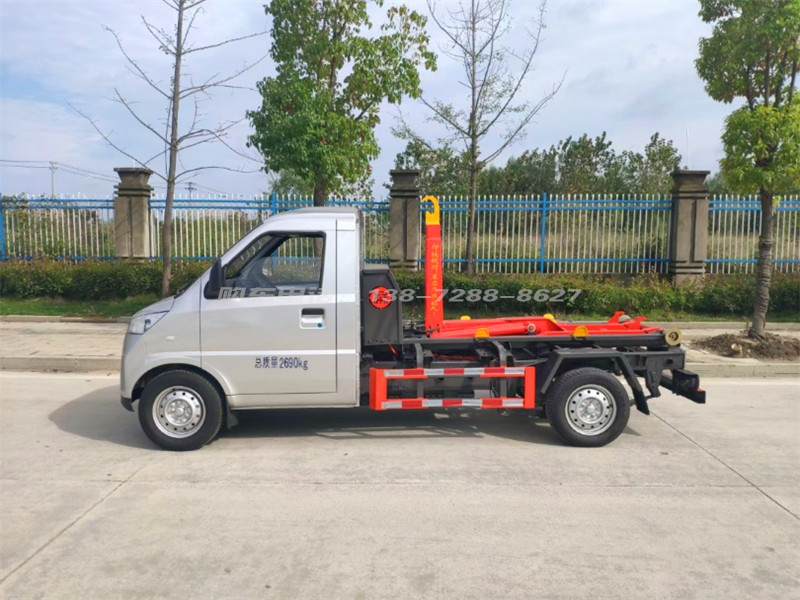

五菱新能源纯电动钩臂垃圾车图片5

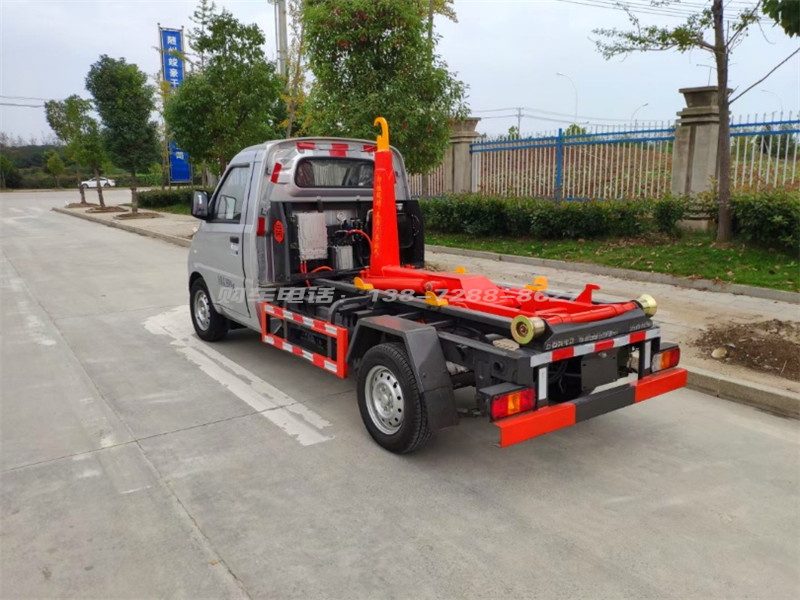

五菱新能源纯电动钩臂垃圾车图片6

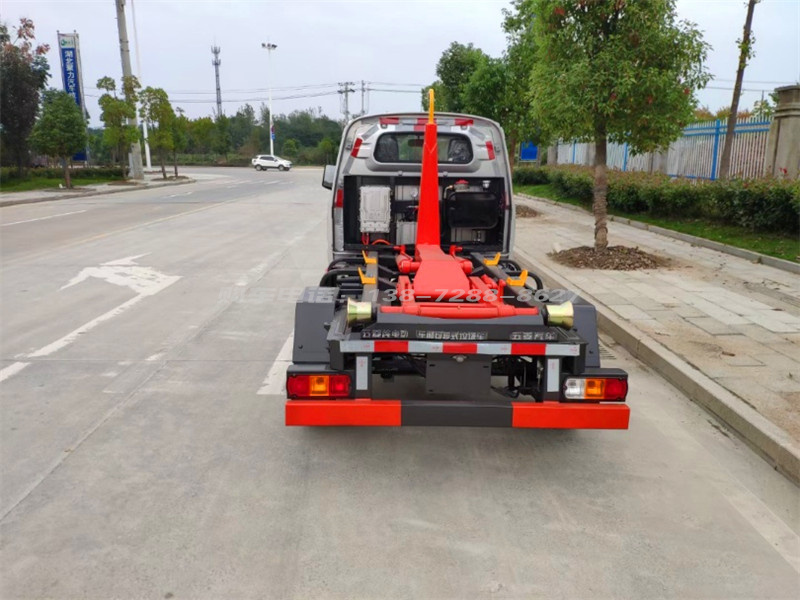

五菱新能源纯电动钩臂垃圾车图片7
