东风天锦小三轴易燃液体厢式运输车（15吨）
| 厢内尺寸 | 7700,8600,9600×2400,2450×2000,2200,2400,2500（mm） |
| 整车尺寸 | 10180,11080,12000×2500,2550×3430,3600,3800,3900（mm） |
| 额载质量 | 15420,15355,14990,14925,14670,14605,14440,14375 |
| 车辆自重 | 9950,10380,10700,10930 |
| 最大总质量 | 25500 |
| 发动机 | 康明斯245马力/180kw/6.2L排量 |
东风天锦小三轴易燃液体厢式运输车又称前四后四易燃液体厢式运输车，该车是一款3类厢式危险品运输车，采用东风天锦DFH1260BX2型6×2危货专用底盘改装，可选7.7米或8.6米厢长，额载15吨，主要用于运输具有独立容器(瓶)包装的易燃液体,类项号3.该车符合最新安全达标要求，可轻松办理营运。
车辆主要参数
整车尺寸：10180,11080,12000×2500,2550×3430,3600,3800,3900（mm）
厢体尺寸：7700,8600,9600×2400,2450×2000,2200,2400,2500（mm）
额载质量：15420,15355,14990,14925,14670,14605,14440,14375（kg）
整备质量：9950,10380,10700,10930（kg）
总质量：25500（kg）
综合燃料消耗量：29.8L/100km
底盘主要参数
采用天锦D530排半驾驶室，康明斯245马力六缸机，大同七挡变速箱，铝合金280L油箱，带空调，电动玻璃，行车记录仪，空气悬挂，排气管前置，前盘后鼓，ABS 断气刹，方向助力，离合器助力,发动机制动 AEBS 前碰撞 车道偏离 前轴单胎压监测,气囊座椅。
底盘型号：DFH1260BX2
轴距：1995+4200,1995+5000,1995+5300（mm）
驾驶室：东风天锦D530排半驾驶室（2，3人）
发动机：康明斯245马力（六缸）（B6.2NS6B245）
功率/排量：180kw/6.2L排量
轮胎：295/80R22.5 18PR
悬架形式：非独立式钢板弹簧/非独立式空气悬架
制动器型式：盘式/盘式/鼓式
其它：新规装置前轮单胎胎压检测TPMS、电控制动系统EBS、车道偏离报警LDWS、前向碰撞预警FCWS
【上装配置】可选复合板厢体或瓦楞板厢体
复合板厢体配置：厢体为双层金属结构，外板采用静电屏蔽冷板，中间填充挤塑板，内饰为铝板。厢体上侧安装防雨通风透气孔。底板为花纹板，上铺防静电胶皮，厢体右侧开侧门（标配单开侧门，选装双开）。厢内两侧加装固定货物卧环（可选装卡槽）。门框带防盗报警器，顶部带烟雾报警器。配备随车工具，灭火器，三角顶灯，防静电拖带，贴反光标识等。（锁件为280mm长加厚热镀锌，门胶条为三元乙丙一次成型密封条）
瓦楞板厢体配置：外板采用1.2mm厚冷轧钢板压瓦成型，内部槽钢骨架，底板采用3mm花纹板上铺设防静电胶皮。厢体右侧开对开门，后部设置对开门，厢体内部两侧安装捆绑货物的卧环。厢体内部安装烟雾报警器及防盗报警感应器。

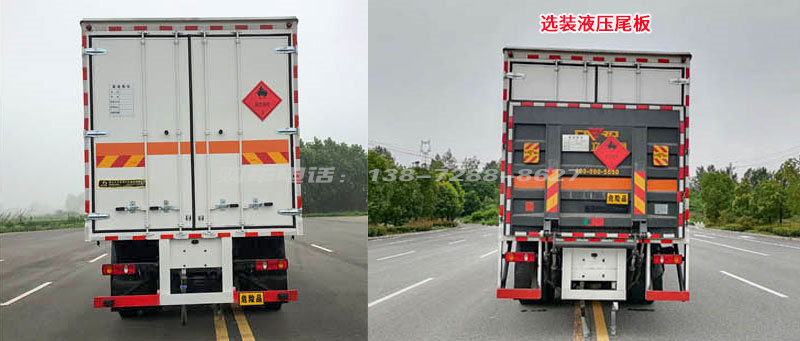

可选装侧开门及侧开门位置（单开门、双开门、三开门），选装液压尾板。
| 厢内尺寸 | 7700,8600,9600×2400,2450×2000,2200,2400,2500（mm） |
|---|---|
| 整车尺寸 | 10180,11080,12000×2500,2550×3430,3600,3800,3900（mm） |
| 额载质量 | 15420,15355,14990,14925,14670,14605,14440,14375 |
| 车辆自重 | 9950,10380,10700,10930 |
| 最大总质量 | 25500 |
| 发动机 | 康明斯245马力/180kw/6.2L排量 |
整车参数
| 车辆名称 | 易燃液体厢式运输车 |
|---|---|
| 车型类别 | 专用货车(非罐式) |
| 外形尺寸 | 10180,11080,12000 x 2500,2550 x 3430,3600,3800,3900 |
| 货厢尺寸 | 7700,8600,9600 x 2400,2450 x 2000,2200,2400,2500 |
| 额载质量 | 15420,15355,14990,14925,14670,14605,14440,14375 |
| 整备质量 | 9950,10380,10700,10930 |
| 总质量 | 25500 |
| 前悬/后悬 | 1430/2555,1430/2655,1430/3275,1400/3305,1400/2585,1400/2685 |
| 接近/离去角 | 23/11,23/9 |
| 驾驶室准乘人数 | 2,3 |
| 最高车速 | 80 |
发动机
| 燃料种类 | 柴油 | |
|---|---|---|
| 排放标准 | GB17691-2018国Ⅵ | |
| 型号 | 功率 | 排量 |
B6.2NS6B230 B6.2NS6B245 DDi75E260-60 B6.2NS6B260 | 169 180 190 191 |
6200 6200 7500 6200 |
底盘参数
| 底盘型号 | DFH1260BX2 |
|---|---|
| 底盘名称 | 载货汽车底盘 |
| 轴数 | 3 |
| 轴距 | 1995+4200,1995+5000,1995+5300 |
| 轮胎数 | 8 |
| 轮胎规格 | 295/80R22.5 18PR |
| 前轮距 | 1906/1906,1926/1926,1945/1945,1998/1998,2015/2015 |
| 后轮距 | 1860,1880 |
| 弹簧片数 | 3/3/- |
其它
| 该车为危险品运输车.该车顶部封闭,不可开启.随底盘选装驾驶室;该车用于运输具有独立容器(瓶)包装的易燃液体,类项号3.后部安装液压尾板,液压尾板收起水平长度300mm,尾板重量为550kg.侧、后防护材料:Q235,连接方式均为焊接连接,后防护截面高120mm,截面宽50mm,下边缘离地高490mm;选装后部不带尾板样式时后防护装置材料:Q235,连接方式为焊接,后防护截面高120mm,截面宽50mm,下边缘离地高490mm.选装侧开门型式及位置;厢体选装开百叶窗,选装后部样式.仅采用排气管前置,子午胎,限速装置,辅助制动装置和前盘制动器的底盘;限速80km/h.安装具有卫星定位功能的行驶记录仪;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司;VIE EBS/ESC-Ⅱ/浙江万安科技股份有限公司.发动机型号及油耗值(L/100km)对应关系为:B6.2NS6B230/36.1,B6.2NS6B245/36.1,DDi75E260-60/36.29,B6.2NS6B260/29.22.后轴仅采用空气悬架,转向轮已安装爆胎应急防护装置.选装ETC车载装置.整车长/前悬/轴距/后悬(mm)对应系:10180/1430(1400)/1995+4200/2555(2585),11080/1430(1400)/1995+5000/2655(2685),12000/1430(1400)/1995+5300/3275(3305).随底盘选装后处理器、油箱、电瓶、储气筒不同排列位置.选装厢体样式.选装进气引入管外形和安装位置. |

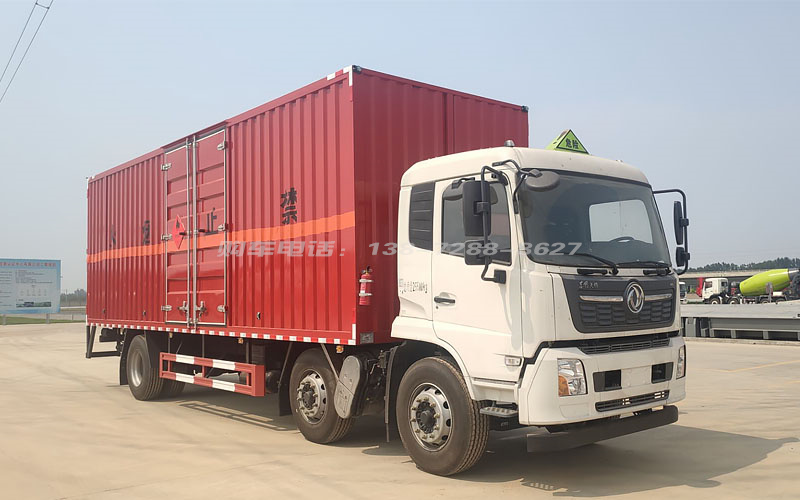

东风天锦小三轴易燃液体厢式运输车图片1

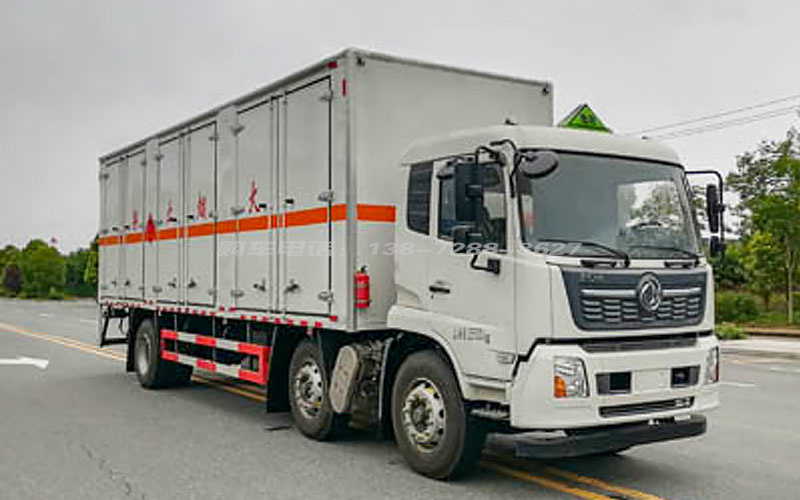

东风天锦小三轴易燃液体厢式运输车图片2

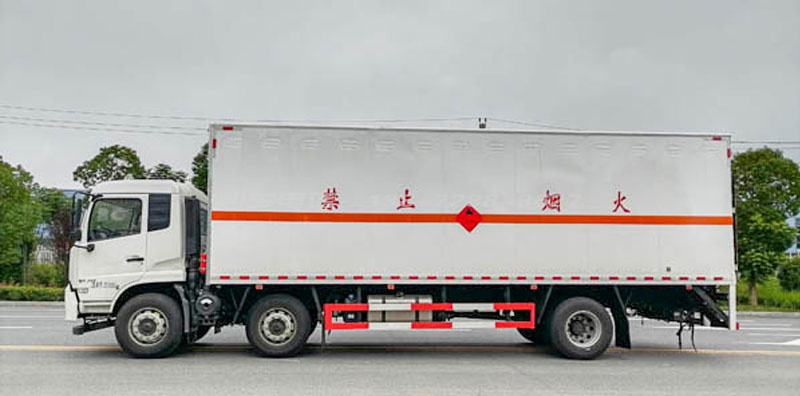

东风天锦小三轴易燃液体厢式运输车图片3

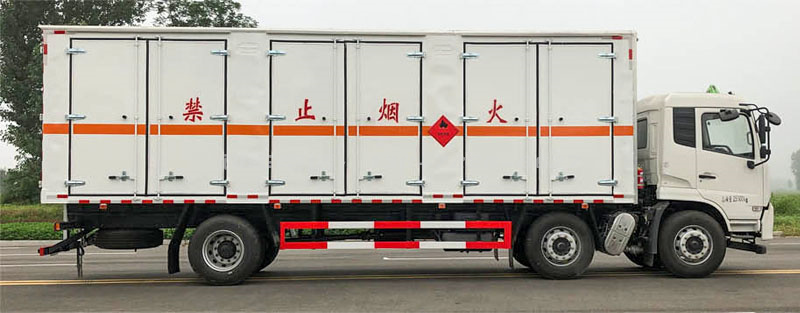

东风天锦小三轴易燃液体厢式运输车图片4
